涡街流量计

公称通径： DN15～DN3000mm
精度等级：液体±1.0%，气体（蒸汽） ±1.5%，插入式±2.5%

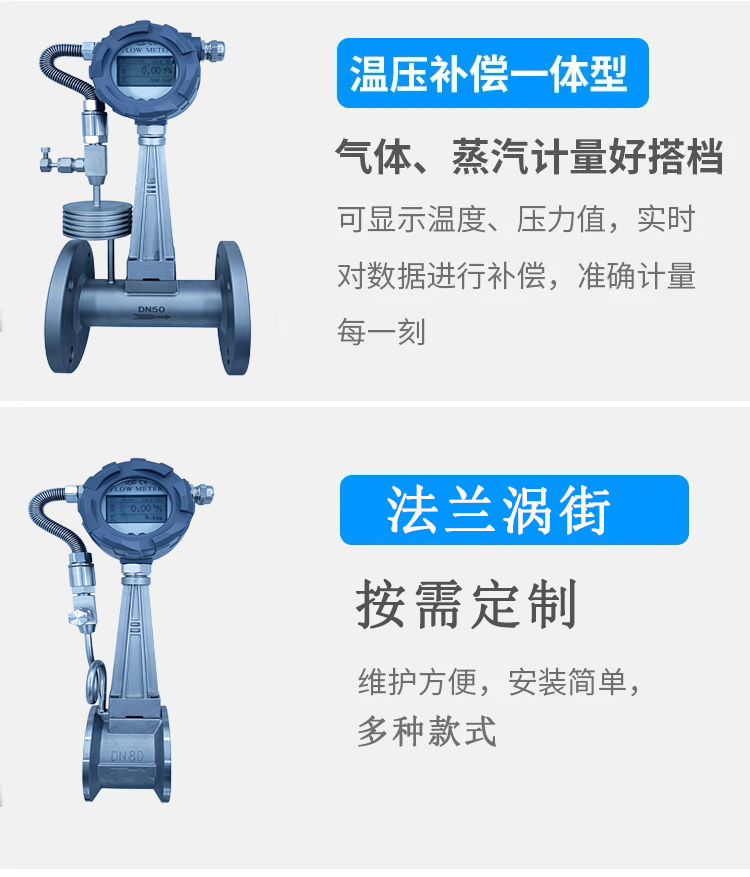

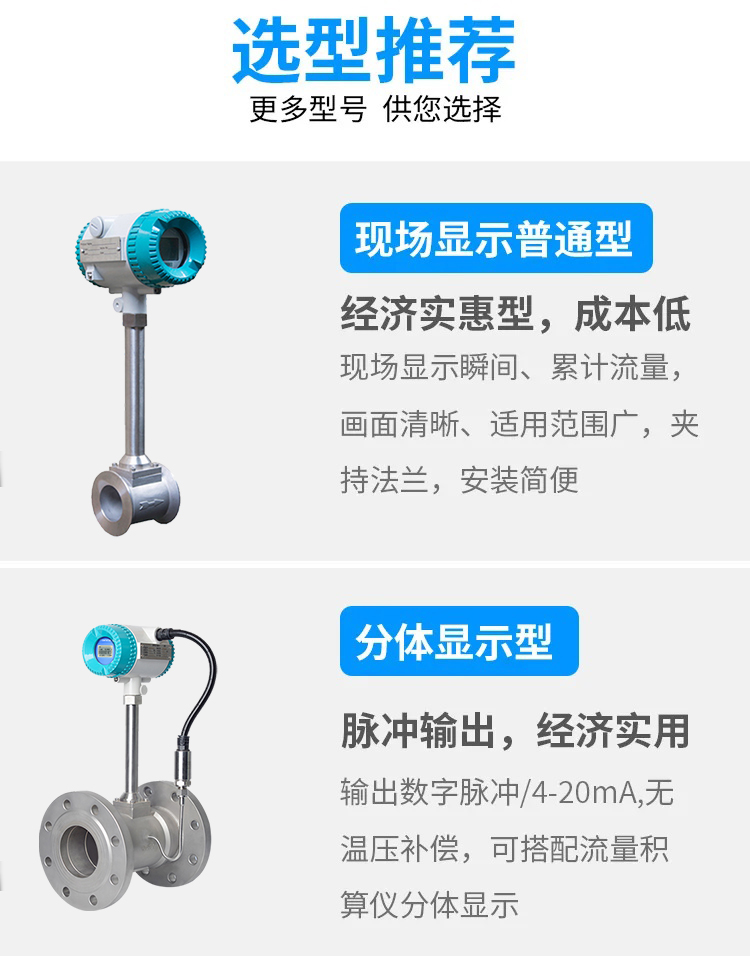

结构形式：一体式、分体式、温压补偿
适用介质：液体、气体、饱和蒸汽、过热蒸汽
涡街流量计是根据卡门涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。
主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。

立即咨询

了解详情

产品介绍技术参数

全国服务热线：

139-2699-8050

涡街流量计产品简介

涡街流量计是速度式流量计的一种，基于卡门（Karman）旋涡原理研究设计的，主要用于工业管道中介质流体的流量测量，如：气体、蒸汽或液体等多种介质的流量控制和计量。

涡街流量计根据选型不同可以实现以下功能：测量工业管道介质流体的温度、压力、瞬时流量和累计流量等参数，并具有脉冲输出、4～20mA模拟信号输出、RS485通讯（Modbus RTU协议）、Hart协议、物联网GPRS等功能。

涡街流量计广泛应用于供热、供气、化工、环保、冶金、纺织、钢铁、医药、造纸、排水等厂矿企业对过热蒸汽、饱和蒸汽、压缩空气和一般气体（氧气、氮气、氢气、天然气、煤气等）、水和液体（如：水、汽油、酒精、笨类等）的计量和控制。

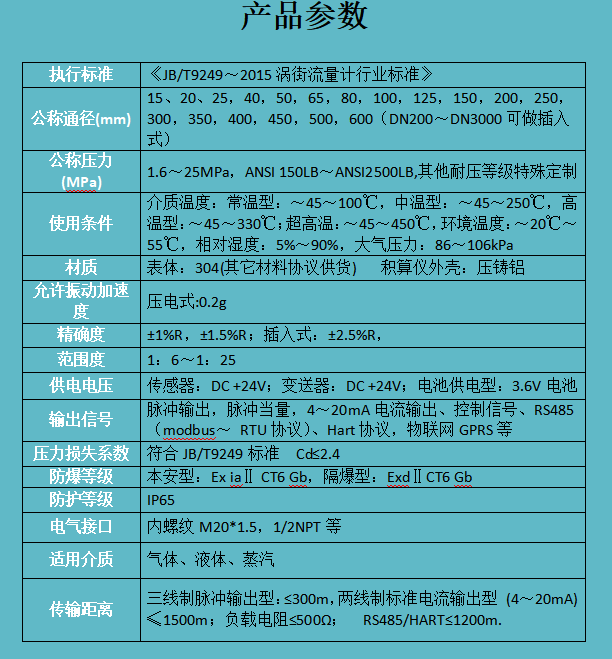

涡街流量计技术参数

涡街流量计流量范围

应用领域

安装事项

1、涡街流量计安装时应远离弯头，障碍物，变径，阀门，以保证有一个稳定的流场，一边要求有一个较长的上限直管道，前直管道长大于10D，后直管段长大于5D。

2、现场环境安装涡街流量计满足不了直管段要求时，可以串接整流器，以便大幅度降低对直管段要求。

3、如果涡街流量计安装在室外，应加仪表遮阳罩，避免日晒、雨淋。

4、涡街流量计禁止安装在强烈震动的场合和含有大量腐蚀性气体的环境。

5、涡街流量计安装时不要和变频器、电焊机等污染电源的设备共用电源，必要时，为仪表加装净化电源。

6、涡街流量计在预安装前请再次确认，管段的连接方式，准备法兰连接相关的物品如垫片和螺栓等。安装前必须停产，并严格遵守工厂的相关规定。
