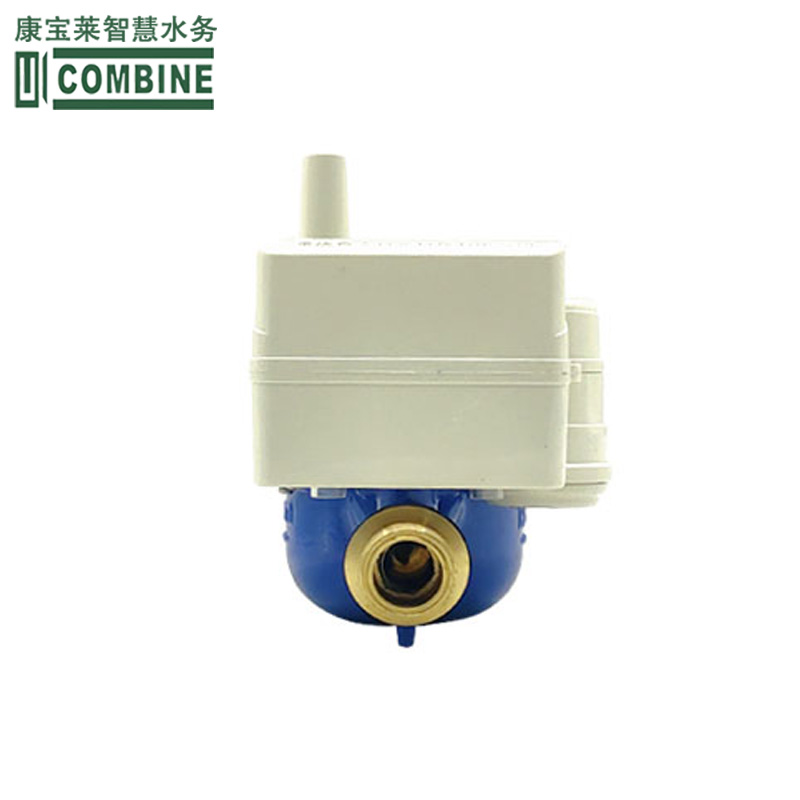

NB-IoT远传物联网阀控水表

NB-IoT系列物联网水表是我公司采用最新物联网通信技术研发的高科技机电一体智能化远传水表。
以先进的微电脑控制为核心，采用窄带射频收发技术与新型低功耗设计、内置了高性能电机阀，配合使用高灵敏磁感应部件构成的智能化物联管理水表。
NB-IoT系列物联网水表集预付费、自动计量、状态报警及平台灵活设置相关参数及功能于一体的高智能产品。

产品特点

精准计量：采用优质机芯，计量准确误差小。采用机电分离方式的磁敏传感取信，不受水质影响，抗干扰能力强。

双数显示：表身数字显示屏与机械字轮同时显示，数据准确、可靠、直观。具有正反转计数校正功能，正向加数，反向减数，确保机电同步。

超低功耗：本产品待机电流17uA，配3.6V 8500mAh锂电池，每天上传一次数据可使用6年以上。

超强防水：电路部分采用多重防水处理，切实保证防水性能优异。

液晶显示：采用大尺寸液晶屏显示，阀门状态、信号强度、累积量等8屏显示。

NB物联：水表内置NB模组和SIM卡，采用NB-IoT物联网无线通信，CoAp点对点通信方式，数据传输交由电信运营商基站交互完成，无需增加中间采集设备。用水量和水表状态定期或实时上报，一次自动抄表成功率99%以上。

触摸按键：设有低功耗触摸按键，通过触摸显示不同内容及方便检修维护等功能，用户无须配备任何工具便可随时操作。

周期自报：表端定期上报数据，出厂默认为每隔24小时（1～120小时可任意设置）表具主动上报一次数据至智慧水务系统。

电池电量报警：电池容量降到规定限值时向平台预警、锂电池掉电可向平台报警，

强磁攻击报警：受到强磁攻击可向平台报警，警示该水表应及时更换规定的型号规格电池。

远控功能（阀控表）：智慧水务系统根据上报的强磁攻击时间、水表异常状态、用户欠费等数据做出综合判断，可以实现远程关阀；

灵活设置：设置掉电关阀功能（默认仅上报不关阀）；由智慧水务系统灵活设置水表端的控制功能。可均可设置掉电关阀功能，实现了真正意义的智能表属性。

技术参数

（1）水表温度等级：T50；

（2）使用水压： 0.03MPa～1.6MPa；最大允许压力：1.6MPa；

（3）压力损失：∆p≤0.063MPa；

（4） 防护等级： IP68；

（5）电磁环境等级：E1级/E2级；

（6）气候和机械环境条件：B级/O级；

（7）机电转换误差：≤±0.01m³；

（8）电池使用年限：正常条件下可达6年以上；

（9）2级表允许最大误差：

低区流量Q1≤Q＜Q2时，允许最大误差 ±5%；

高区流量Q2≤Q＜Q4时，允许最大误差 ±2%；

（其中Q1是最小流量，Q2是分界流量）。

1级表允许最大误差：

低区流量Q1≤Q＜Q2时，允许最大误差 ±3%；

高区流量Q2≤Q＜Q4时，允许最大误差 ±1%；

（其中Q1是最小流量，Q2是分界流量）。

（10）环境温度：-20℃～+50℃。

安装要求

（1）水表安装前，应先冲洗管道，清除管道内的石子、泥沙等杂物，以防水表堵塞或损坏（注：如果水中含有杂质，应加装过滤器）。

（2）水表安装位置应能避免暴晒，寒冬季节应采取保温措施。水表安装环境应防冰冻、防污染、防水淹、防磁和防止机械性损伤，且便于观察显示屏、读数与拆装维修等。

（3）注意安装预留尺寸必须符合水表外形尺寸（见表3）安装要求，建议在水表下游选用相应口径的伸缩节，由于预留尺寸不足造成水表外壳拉力损坏，责任自负。

（4）水表安装时表壳上的箭头方向必须与水流方向一致，安装必须水平。与水表两端连接的管道应安装在同一轴线上，避免水表承受由管道和管件造成的过度应力。必要时，应将水表安装在底座或托架上。上、下游水管应适当固定，以保证在拆除水表或断开一侧连接时，任何部分都不会因水的推力而位移。

（5）注意水表的连接长度，当两端管路间距超过水表连接长度时，应修正管路间距，满足水表连接长度，否则间距过大强行安装将造成水表连接螺纹端断裂或管接头断裂以及连接螺母的损坏；此外，水管的上游和下游管道必须紧固，以保证在一侧拆开或卸下水表时，不会由于水的冲击使零件移动。

（6）水表不应直接与管道连接，水表与管道间应通过连接管、密封垫圈、连接螺母连接，拆装时，切不可用力硬扳，以免扭坏表壳。

（7）为保证计量准确，安装时应避免将进水阀门与水表直接连接，在水表和阀门中间必须安装过滤器及大于10倍水表口径的整流直管段；水表下游应安装大于5倍水表口径的整流直管段，必要时加装止回阀；建议出水口高于水表0.5m以上。

（8）锅炉进水端安装水表时必须装回止阀，防止热水和蒸汽回流损坏水表。

（9）水表控制部分上方严禁搁置任何物品。注意防潮、防湿，严禁水滴渗入水表控制器内损坏控制系统影响用户正常使用。

（10）由于管道内水压波动和水锤影响，不用水时可以观察到水表指针上下跳动，水表指针微小转动，并非水表故障。

（11）在所有的情况下，尤其在表井中安装水表时，应在离地面（表井底面）足够高度安装水表，表井应防止淹没，以免污染。

（12）由于未严格按照安装注意事项进行安装，造成水表或其配件的损坏，一切损失由安装者自负。

使用要求

（1）初次使用时，水应缓慢进入主管道，并打开放气口，勿使残存空气促使水表超速运转导致损坏。

（2）水表使用过程中，必须保证进、出水阀门完全打开；禁止因用水量较小而将阀门处于半开状；并采取措施防止不利的水利条件（空化、浪涌、水锤）损坏水表。

（3）无必需时，不要轻易触摸按键或长时间按压，以延长电池使用寿命。不要将强磁、高热等物品靠近表具，以免影响计量精度或控制盒受热损坏。

（4）长期使用后，基表和阀门由于杂物堵塞或者零件磨损等原因引起的误差或者开关阀门不灵活，需检修后使用，发现不正常现象应通知自来水公司或物业检修。
