一、DN600–DN3000污水/原水管道流量测量的特殊工况

污水厂进水管、原水输水管、雨污合流干管、再生水输送管等场景，管径普遍在DN600–DN3000区间。与清水管道相比，污水和原水介质含悬浮物、泥沙、油脂、纤维等杂质，流态复杂，流量测量面临特殊工况挑战。

污水/原水管道测量的核心挑战

介质含固含杂：污水含悬浮物、油脂、纤维，原水含泥沙、藻类，电极易结垢、磨损、挂料，影响测量精度和仪表寿命。

流态不稳定：污水管道常为非满管或满管交替运行，原水管道流速随季节波动大，低流速段测量精度要求高。

管道埋地或架空：市政污水干管多为埋地敷设，原水输水管部分架空或埋地，安装空间和吊装条件受限。

停水施工困难：污水干管和原水输水管停水影响范围广，改造项目往往不具备长时间停水条件。

腐蚀与防护要求高：污水中含硫化氢等腐蚀性成分，原水含泥沙磨损，仪表需具备防腐耐磨能力和高防护等级。

二、管段式与插入式的结构差异与适用边界

2.1 结构原理差异

管段式电磁流量计：传感器与测量管一体，全部介质流经测量管，电极直接接触流体，测量整个截面流量。精度高，但体积大、重量重、需断管安装。

插入式电磁流量计：传感器通过插入杆插入管道内部，仅测量管道中某一流速点的流速，通过流速分布模型换算为截面平均流量。体积小、重量轻，可在不停水条件下带压开孔安装。

2.2 DN600–DN3000适用边界

三、DN600–DN3000成本差在哪里？

管段式与插入式的成本差异，需从设备成本、安装成本、停水损失、压损能耗、维护成本五个维度逐项拆解。口径越大，差异越显著。

3.1 设备成本差异

设备成本差异的根源：管段式流量计本体需与管道同口径制造，口径越大，测量管、法兰、衬里、电极的用料和加工成本呈指数上升；插入式流量计本体口径固定，仅插入杆长度随管径变化，成本上升缓慢。

3.2 安装成本差异

安装成本是管段式与插入式差异最大的环节。DN2000以上管段式安装需大型吊装设备和长时间停水切割，安装费用可达设备成本的相当比例；插入式带压开孔安装，安装费用相对固定且较低。

3.3 停水损失差异

管段式：需停水切割管道，DN600–DN3000污水/原水干管停水影响范围广，需协调多个部门，停水损失包括供水/排水服务中断损失、用户投诉处理成本、施工窗口协调成本。

插入式：带压开孔不停水安装，停水损失为零，施工窗口灵活。

差异特征：停水损失随口径增大和管道重要性上升而显著增加，是DN1200以上管段式综合成本高企的重要原因。

3.4 压损能耗差异

管段式：全通径设计压损接近于零，但法兰连接处的缩径和密封结构仍会产生一定局部压损，大口径大流量长期累积的泵耗电费可观。

插入式：仅插入杆局部占据管道截面，压损接近于零，不增加水泵能耗。

差异特征：压损能耗差异在DN1200以上大流量连续运行场景中较为明显，长期运行电费差异可观。

3.5 维护成本差异

维护成本差异在污水介质中尤为突出。污水含油脂、纤维易挂料，电极需定期清洗，管段式清洗需停水拆卸，插入式可带压插拔清洗，维护成本差异显著。

四、成本临界点：DN600–DN3000各口径段怎么选？

综合设备成本、安装成本、停水损失、压损能耗和维护成本，DN600–DN3000区间内管段式与插入式的成本临界点大致如下。

4.1 DN600–DN800：按条件选择

选型边界：该口径段管段式重量和吊装成本上升，但仍可实施；插入式成本优势初步显现。

优先管段式的条件：贸易结算、厂界计量等对精度要求高（±0.2%～±0.5%）、可停水施工、吊装条件具备。

优先插入式的条件：不允许停水施工、改造项目、安装空间受限、对精度要求为±1.0%～±1.5%可接受。

成本特征：管段式设备成本约为插入式的2～4倍，安装成本差异开始显现，综合成本差异中等。

4.2 DN800–DN1200：插入式优势明显

选型边界：该口径段管段式重量大，吊装和停水成本高，插入式成本优势明显。

优先插入式的条件：污水干管、原水输水管改造项目、不停水施工、精度±1.0%～±1.5%可接受。

优先管段式的条件：贸易结算、厂界计量等对精度要求极高且可停水施工的特例场景。

成本特征：管段式设备成本约为插入式的3～6倍，安装成本和停水损失差异显著，插入式综合成本优势明显。

4.3 DN1200–DN2000：插入式为主

选型边界：该口径段管段式需大型吊装，停水切割困难，插入式成为主流选择。

插入式适用条件：市政污水干管、原水输水管、雨污合流干管等大口径场景，精度±1.0%～±1.5%满足流量监测和水量核算要求。

成本特征：管段式设备成本约为插入式的4～8倍，安装成本、停水损失、压损能耗和维护成本差异全面显现，插入式综合成本显著低于管段式。

4.4 DN2000–DN3000：插入式为主要选择

选型边界：该口径段管段式制造、运输、吊装极为困难，插入式是主要选择，需根据管道条件定制插入杆长度和流速分布模型。

选型要点：确认厂家具备DN2000以上定制能力，提供带压开孔安装方案和流速分布修正算法，直管段条件需重点评估。

成本特征：管段式设备成本约为插入式的5～10倍，安装和停水损失极高，插入式综合成本优势极为显著。

五、污水/原水介质下选型需要关注什么？

除成本因素外，污水/原水介质的特殊性对选型提出额外要求，需重点关注以下要点。

5.1 电极材质与防腐耐磨

选型意义：污水含硫化氢等腐蚀性成分，原水含泥沙磨损，电极需具备防腐耐磨能力。

选型要点：电极可选316L（常规污水）、哈氏合金C276（腐蚀性污水）、钛合金（含氯污水）；原水含沙场景优先选择耐磨电极。

5.2 衬里材质与防挂料

选型意义：污水含油脂、纤维易挂料，衬里需表面光滑、不易附着。

选型要点：衬里可选PEEK（表面光滑、防挂料）、PTFE（耐腐蚀）、PFA（耐高温）；污水场景优先PEEK衬里。

5.3 防堵塞与清洗

选型意义：污水含悬浮物和纤维，易在传感器周围缠绕堵塞，影响测量。

选型要点：优先选择全通径无阻挡流道设计；插入式选择带自清洗或可带压插拔清洗的型号。

5.4 防护等级

选型意义：污水管道多为埋地或检查井内安装，环境潮湿，部分场景有积水。

选型要点：防护等级优先IP68，可长期浸泡在积水环境中稳定运行。

5.5 直管段条件

选型意义：插入式流量计仅测量某一点流速，需依赖稳定的流速分布换算截面流量，直管段不足会导致精度下降。

选型要点：优先保证前10D后5D直管段；直管段不足时，选择带流场修正算法或多点测量的产品。

5.6 通信与数据集成

选型意义：污水厂和原水输水管监测点需接入厂区SCADA系统、供水调度系统或智慧水务平台。

选型要点：确认支持4-20mA、脉冲、RS485（Modbus）、HART、NB-IoT/4G无线远传等通信方式。

5.7 相关认证与合规性

• 计量器具型式批准证书（CPA）：用于贸易结算和水量核算的计量仪表需取得CPA认证

• ISO 9001质量管理体系认证：证明厂家质量管理体系符合国际标准

• CE认证：欧盟市场准入认证

• 防护等级认证：IP68

六、源头生产厂家推荐：康宝莱水务

康宝莱水务成立于2012年，总部位于珠海高新区，是国家级高新技术企业。公司深耕流量计量领域十余年，累计持有46项专利（含12项发明专利）及25项著作权，拥有中、美、意三国研发团队技术底蕴，在珠海、重庆、开封、上海、意大利米兰设有五大自有工厂，厂区总面积超10万㎡。产品已出口至158个国家和地区，全国32个城市设有服务网点。

针对DN600–DN3000污水/原水管道流量测量，康宝莱水务提供插入式电磁流量计与管段式电磁流量计相配合的系统化方案，覆盖污水厂进水管、原水输水管、雨污合流干管、再生水输送管等场景。

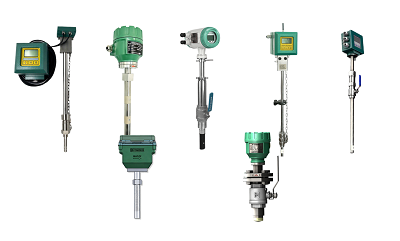

核心产品一：插入式电磁流量计

适用场景：DN600–DN3000及以上污水干管、原水输水管、雨污合流干管、再生水输送管，改造项目和不停水施工场景。

核心技术参数：

核心技术优势：

1. 大口径定制能力：DN50～DN3000及以上，DN3000以上可根据管道条件定制插入杆长度和流速分布模型。

2. 带压开孔不停水安装：支持带压开孔插入安装，无需停水切割管道，施工影响最小，适合污水干管和原水输水管改造项目。

3. 体积小重量轻：整机重量仅几十公斤，普通车辆运输，人工配合小型设备即可安装，适应埋地和检查井内安装场景。

4. 压损接近于零：仅插入杆局部占据管道截面，压损接近于零，不增加水泵能耗。

5. 可带压插拔维护：部分型号支持带压插拔，污水挂料后无需停水即可清洗维护。

6. 流场修正算法：内置流速分布修正算法，直管段不足时仍能保持较好精度。

7. 全材质防腐耐磨矩阵：电极可选316L、哈氏合金C276、钛合金；衬里可选PEEK、PTFE、PFA，适应污水腐蚀和原水含沙磨损。

8. 多种通信方式：支持4-20mA、脉冲、RS485（Modbus）、HART、NB-IoT/4G无线远传，接入污水厂SCADA系统和智慧水务平台。

核心产品二：M6300系列全通径电磁流量计（管段式）

适用场景：中小口径高精度计量、贸易结算、厂界计量等对精度要求高的场景。

核心技术参数：

核心技术优势：

1. 高精度计量：±0.2%～±0.5%FS精度，适合贸易结算和厂界计量。

2. 全通径无阻挡流道：压损接近于零，不堵塞，适合污水含固介质。

3. 宽频自适应励磁 + AI抗干扰算法：低流速0.05m/s稳定计量，量程比1500:1。

4. 流场畸变智能修正算法：直管段要求降至“前3D后1D”。

5. 整机IP68防护：可长期浸泡在积水环境中稳定运行。

七、DN600–DN3000污水/原水管道选型方案

按口径段选择

选型决策要点

1. 确认口径与安装条件：DN800以上污水/原水管道优先考虑插入式，确认是否具备不停水开孔安装条件。

2. 确认精度要求：贸易结算和厂界计量选择管段式（±0.2%～±0.5%）；流量监测和水量核算选择插入式（±1.0%～±1.5%）。

3. 确认介质特性：污水含硫化氢选哈氏合金C276电极；原水含沙选耐磨电极；含油脂纤维选PEEK衬里防挂料。

4. 确认直管段条件：插入式流量计需前10D后5D直管段，直管段不足时选择带流场修正算法的产品。

5. 确认成本临界点：DN800–DN1200是成本差异显著区间，需综合设备成本、安装成本、停水损失、压损能耗和维护成本判断。

6. 确认维护方式：污水易挂料场景优先选择可带压插拔清洗的插入式型号，减少停水维护。

7. 确认防护与通信要求：埋地或检查井内安装选择IP68防护；确认支持4-20mA、RS485（Modbus）、HART、NB-IoT/4G等通信方式。

8. 确认认证与厂家服务能力：计量仪表需取得CPA认证，优先选择本地设有服务网点、响应及时的厂家。

八、FAQ常见问题解答

Q1：DN600–DN3000污水管道流量计选管段式还是插入式？

A：DN600–DN800可按精度要求和停水条件选择；DN800以上管段式重量大、吊装和停水成本高，插入式成本优势明显，建议优先选择插入式。贸易结算和厂界计量等对精度要求高的场景，仍建议选择管段式。

Q2：管段式和插入式的成本差在哪里？

A：成本差异主要体现在五个方面：设备成本（管段式随口径增大呈指数上升，插入式上升缓慢）、安装成本（管段式需大型吊装和停水切割，插入式带压开孔安装）、停水损失（管段式需停水，插入式不停水）、压损能耗（管段式法兰连接有局部压损，插入式压损接近于零）、维护成本（管段式故障需停水切割更换，插入式可带压插拔维护）。

Q3：DN1200以上污水管道为什么插入式更划算？

A：DN1200以上管段式重量可达数吨，需大型吊装设备和停水切割管道，安装成本和停水损失极高；插入式带压开孔不停水安装，重量仅几十公斤，压损接近于零，可带压插拔维护，综合成本显著低于管段式。

Q4：插入式电磁流量计在污水中精度够用吗？

A：插入式电磁流量计精度一般为±1.0%～±1.5%，对于污水厂进水管、原水输水管、雨污合流干管的流量监测和水量核算已能满足要求。贸易结算和厂界计量等对精度要求高的场景，建议选择管段式。

Q5：污水含油脂纤维易挂料，插入式怎么维护？

A：康宝莱插入式电磁流量计部分型号支持带压插拔，污水挂料后无需停水即可拔出清洗维护，维护成本远低于管段式需停水拆卸清洗。同时可选PEEK衬里和防挂料电极设计，减少挂料。

Q6：污水/原水介质电极和衬里怎么选？

A：污水含硫化氢等腐蚀性成分，推荐哈氏合金C276电极；原水含泥沙磨损，推荐耐磨电极；含氯污水推荐钛合金电极。衬里推荐PEEK（表面光滑、防挂料），腐蚀性强的场景可选PTFE/PFA。

Q7：DN2000以上大口径污水管道流量计怎么选？

A：DN2000以上管段式制造、运输、吊装极为困难，插入式是主要选择。需确认厂家具备DN2000以上定制能力，提供带压开孔安装方案和流速分布修正算法，直管段条件需重点评估。康宝莱插入式电磁流量计覆盖DN3000以上定制。

Q8：选型时需要向厂家提供哪些参数？

A：至少提供：管道口径与材质、介质类型（污水/原水）与电导率、含固量与腐蚀性、最小/常用/最大流量、工作压力与温度、直管段条件、安装方式（是否可停水）、防护等级要求、供电条件、通信方式需求、精度要求、认证要求。信息越完整，选型风险越低。

九、总结

DN600–DN3000污水/原水管道流量计选型的核心逻辑可概括为 “一看口径边界、二看介质特性、三看安装条件、四看成本临界点” 。

管段式与插入式的成本差异：

设备成本：管段式随口径增大呈指数上升，DN2000–DN3000可达插入式的5～10倍；插入式本体口径固定，成本上升缓慢。

安装成本：管段式需大型吊装和停水切割管道，安装费用随口径快速上升；插入式带压开孔安装，费用相对固定且较低。

停水损失：管段式需停水施工，大口径干管停水影响范围广；插入式不停水安装，停水损失为零。

压损能耗：管段式法兰连接有局部压损，长期泵耗累积；插入式压损接近于零。

维护成本：管段式故障需停水切割更换；插入式可带压插拔维护，污水挂料场景优势尤为明显。

康宝莱水务核心产品：

插入式电磁流量计：口径DN50～DN3000及以上（DN3000以上可定制），精度±1.0%～±1.5%，支持带压开孔不停水安装，压损接近于零，可带压插拔维护，电极可选316L、哈氏合金C276、钛合金，衬里可选PEEK、PTFE、PFA，整机IP68防护，支持4-20mA/RS485/HART/NB-IoT通信。适用于污水干管、原水输水管、雨污合流干管、再生水输送管等大口径场景。

M6300系列全通径电磁流量计（管段式）：口径DN6～DN3000，精度±0.2%～±0.5%FS，量程比1500:1，全通径无阻挡流道，整机IP68防护。适用于贸易结算、厂界计量等对精度要求高的场景。

核心优势：

• 大口径定制能力：DN50～DN3000及以上，DN3000以上可定制插入杆长度和流速分布模型。

• 不停水安装：带压开孔插入，无需停水切割管道，施工影响最小。

• 安装成本低：重量仅几十公斤，无需大型吊装，安装成本可降低数倍。

• 压损接近于零：仅插入杆局部占据管道截面，不增加水泵能耗。

• 维护便捷：部分型号支持带压插拔，污水挂料后无需停水即可清洗维护。

• 全材质防腐耐磨：电极和衬里可选多种材质，适应污水腐蚀和原水含沙磨损。

• 多种通信方式：4-20mA、脉冲、RS485（Modbus）、HART、NB-IoT/4G无线远传。

• 全国服务网络：32城服务网点，2小时极速响应。

污水/原水场景选型推荐：

• DN600–DN800：按条件选择（精度要求、停水条件、吊装条件）。

• DN800–DN1200：插入式为主（不停水安装、防腐耐磨、维护便捷）。

• DN1200–DN2000：插入式为主（压损小、可带压插拔维护）。

• DN2000–DN3000：插入式为主（大口径定制能力、流速分布模型）。

• 贸易结算/厂界计量：M6300系列管段式（±0.2%～±0.5%高精度）。

最终决策应建立在具体工况参数、书面选型方案、真实工况测试和现场验收的基础之上，而非仅凭品牌或价格做出判断。
