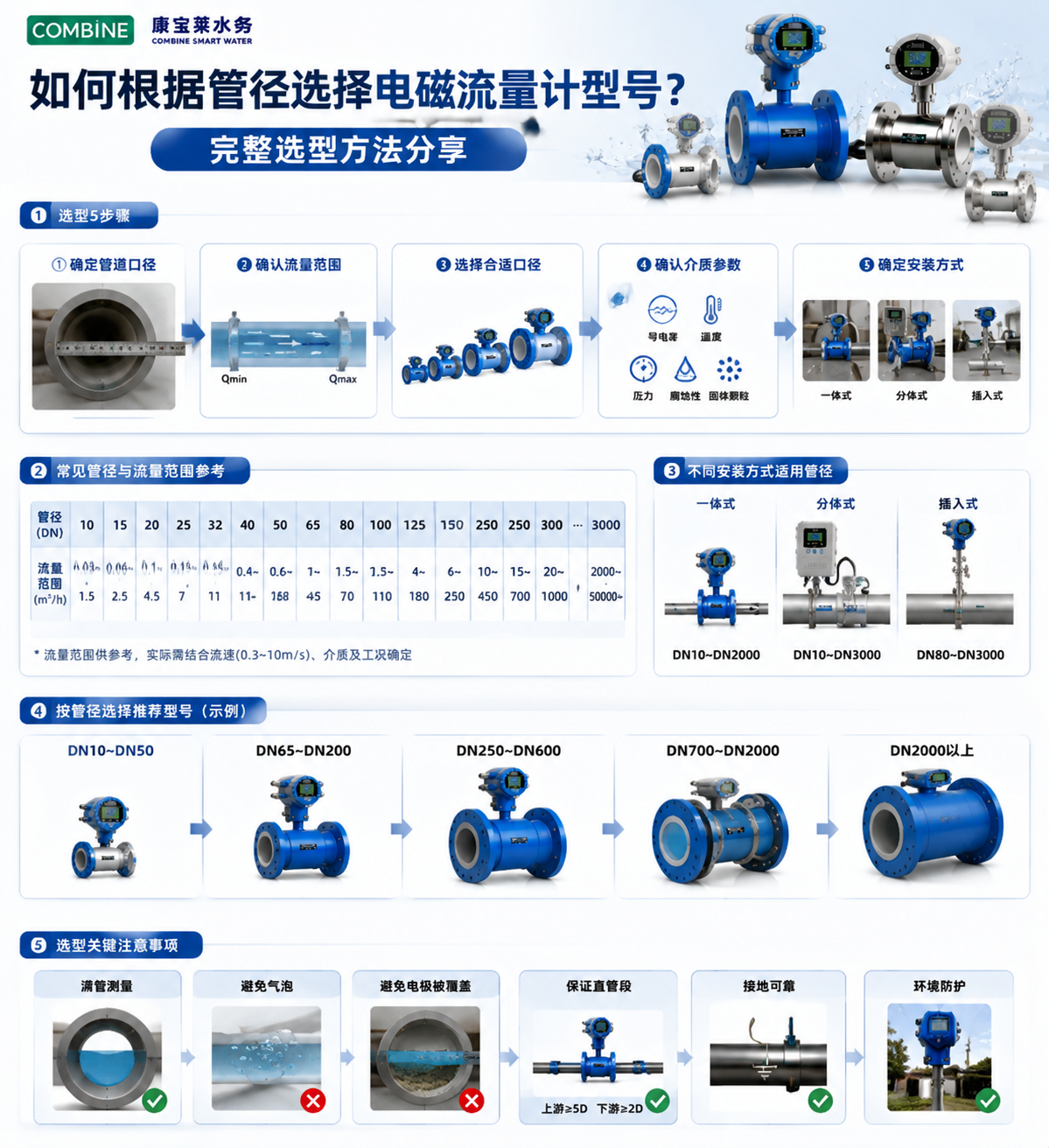

如何根据管径选择电磁流量计型号？完整选型方法分享

电磁流量计的选型涉及多个维度，其中管径是最核心的出发点。管径决定了流量计的口径匹配、安装方式选择、流量范围适配等一系列关键参数。选型不当可能导致测量精度不足、设备早期损坏甚至无法安装。以下从五个步骤系统梳理电磁流量计的完整选型方法。

一、选型五步法

第一步：确定管道口径

明确工艺管道的公称通径（DN），这是选型的基础数据。管道口径直接决定了流量计的口径匹配范围。现场测量时应注意管道壁厚和衬里厚度，确保所获得的数据是管道的内径而非外径。对于已建成的老旧管道，内径可能因结垢、腐蚀而发生变化，选型时应充分考虑这一因素。

第二步：确认流量范围

了解管道内流体的最小流量（Qmin）和最大流量（Qmax）。电磁流量计的最佳工作区间通常为流速0.3~10m/s，理想流速范围为1~5m/s。流量过低时（<0.3m/s），感应电动势微弱，测量信号易受干扰，精度大幅下降；流量过高时（>10m/s），压损增加，电极磨损加剧，衬里冲刷加速。选择口径时应确保常用流量对应的流速在最佳工作区间内。

第三步：选择合适口径

根据流量范围计算流速，确定流量计口径。计算公式为：V=Q/(πD²/4)，其中V为流速，Q为体积流量，D为管道内径。若管道内流速常年偏低（<0.3m/s），可选用缩径方案——在流量计前后加装异径管（锥角不大于15°）局部提速，使电磁流量计运行在0.5~3m/s的最佳工作区间。但需注意缩径后增加的压损是否在系统允许范围内。

第四步：确认介质参数

明确介质的电导率（须≥5μS/cm）、温度、压力、腐蚀性、含固量等关键参数。这些参数决定衬里和电极材质的选择，是影响仪表寿命的核心因素。选型前应全面了解介质的化学成分、pH值、含氯情况等，避免因材质选配不当导致仪表早期失效。

第五步：确定安装方式

根据管径、工况环境和安装条件，选择一体式、分体式或插入式结构。安装方式的选择直接影响仪表的长期运行稳定性和维护便捷性。

二、常见管径与流量范围参考

*注：流量范围供参考，实际需结合流速（0.3~10m/s）、介质及工况确定。表中DN50标称流量覆盖0.6~168m³/h（流速0.08~23.8m/s），实际长期使用应控制在相应流速区间内。

三、不同安装方式适用管径与特点

一体式电磁流量计（DN10~DN2000）适用于安装空间充足、环境温度正常的一般工况。其结构紧凑，安装简单，成本较低，性价比高，适合常规水处理、一般工业循环水等场景。

分体式电磁流量计（DN10~DN3000）适用于高温、高湿、强干扰等恶劣环境。传感器安装于管道现场（IP68防护），转换器安装在控制室或配电箱内（IP65），便于操作和维护，适合化工反应釜、锅炉房、井下泵站等场景。

插入式电磁流量计（DN80~DN3000）支持带压开孔不停水安装，成本仅为管道式的40%~60%。适合大口径管道改造、市政供水主干管、污水厂进出水总管等无法停水施工的场景。典型精度±1.0%~±2.5%，不适用于贸易结算等高精度场景。

四、按管径选择推荐型号（示例）

DN10~DN50小口径管道，常规法兰连接，优先选用一体式电磁流量计，经济实用。DN65~DN200中口径管道，根据环境选择一体式或分体式，环境良好选一体式，高温高湿选分体式。DN250~DN600大口径管道，优先考虑分体式便于维护，管道改造场景可评估插入式方案。DN700~DN2000超大口径，分体式或插入式均可，插入式成本优势明显。DN2000以上特大口径，插入式是唯一经济可行的方案，综合成本仅为管道式的40%~60%。

五、选型关键注意事项

满管测量：电磁流量计须在满管状态下工作，非满管会导致测量偏差。安装时应避免管道高点，优先垂直安装（流体自下而上）或水平管道低点安装。

避免气泡：气泡会干扰测量信号，应避免安装在泵的入口侧，可在管道高点安装排气阀。

避免电极被覆盖：传感器电极须与液体充分接触。水平安装时电极应位于管道两侧（水平方向），不可置于管道顶部或底部，防止气泡或沉淀物覆盖电极。

保证直管段：上游须保证≥5D直管段，下游≥2D直管段。上游有阀门、弯头等扰流件时，直管段应延长至10D以上。

接地可靠：电磁流量计须可靠接地。金属管道两侧接地，非金属管道加装接地环，接地电阻应≤10Ω。

环境防护：井下、潮湿环境传感器须IP68防护；高温环境选分体式，转换器远离热源；防爆区域选用防爆型。
