法兰热式气体质量流量计

QTMF-CQ系列热式气体质量流量计是利用热扩散原理测量气体流量的仪表。
传感器由两个基准级热电阻(RTD)组成。
一个是速度传感器RH，一个是测量气体温度变化的温度传感器 RMG。
当这两个RTD置于被测气体中时，其中传感器RH被加热，另一个传感器RMG 用于感应被测气体温度。
随着气体流速的增加，气流带走更多热量，传感器RH的温度下降。

立即咨询

了解详情

产品介绍技术参数

全国服务热线：

139-2699-8050

法兰热式气体质量流量计产品简介

产品优点

1、安装方便，维修简单双向检测，防振动；

2、多至24点流量测量；

3、输出模拟量的校正多点非线性曲线修正；

4、宽量程比100：1；

5、流量与温度同时检测，切换显示；

6、大口径小流量测量，可做泄露检测；

7、采用专有技术“双平衡结构”封装传感器；

8、专有高湿、高温算法，介质温度可达500℃；

9、直接质量流量检测，无需温度压力补偿；

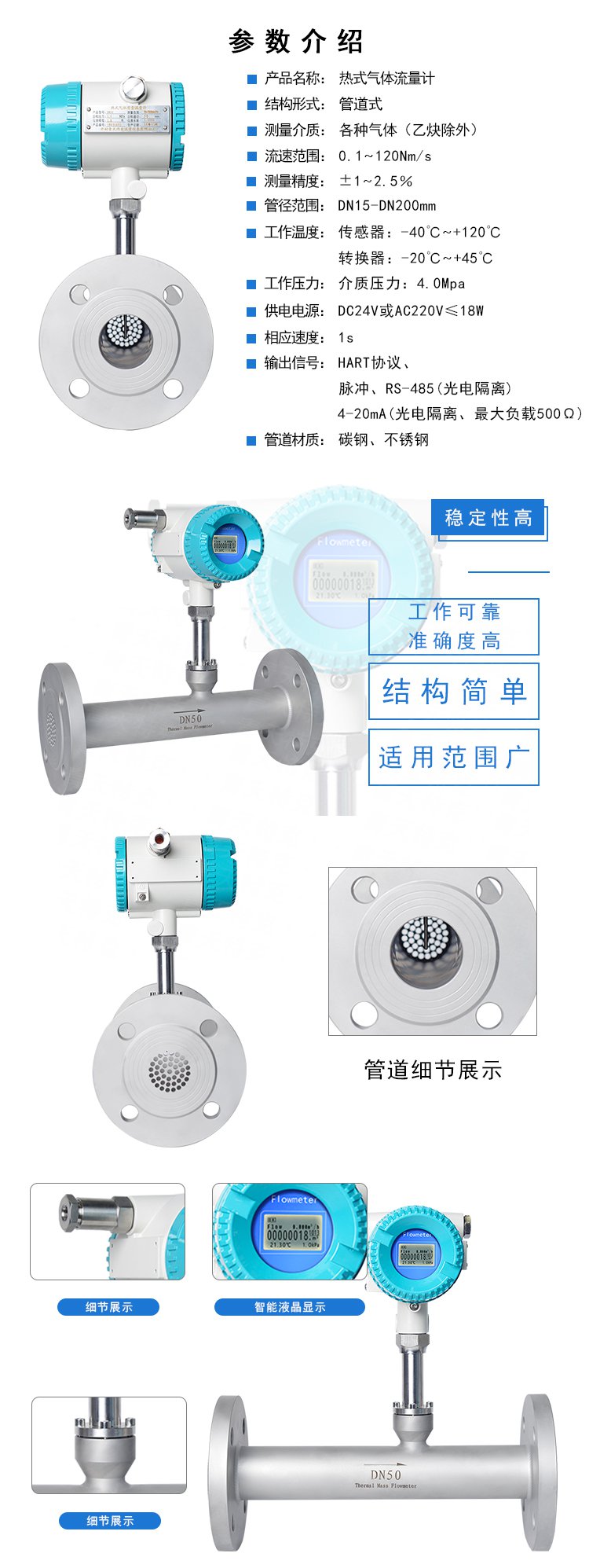

法兰热式气体质量流量计技术参数

应用领域

安装事项

1、法兰热式气体质量流量计安装时应远离弯头，障碍物，变径，阀门，以保证有一个稳定的流场，一边要求有一个较长的上限直管道，前直管道长大于10D，后直管段长大于5D。

2、现场环境安装法兰热式气体质量流量计满足不了直管段要求时，可以串接整流器，以便大幅度降低对直管段要求。

3、如果法兰热式气体质量流量计安装在室外，应加仪表遮阳罩，避免日晒、雨淋。

4、法兰热式气体质量流量计禁止安装在强烈震动的场合和含有大量腐蚀性气体的环境。

5、法兰热式气体质量流量计安装时不要和变频器、电焊机等污染电源的设备共用电源，必要时，为仪表加装净化电源。

6、法兰热式气体质量流量计在预安装前请再次确认，管段的连接方式，准备法兰连接相关的物品如垫片和螺栓等。安装前必须停产，并严格遵守工厂的相关规定。
