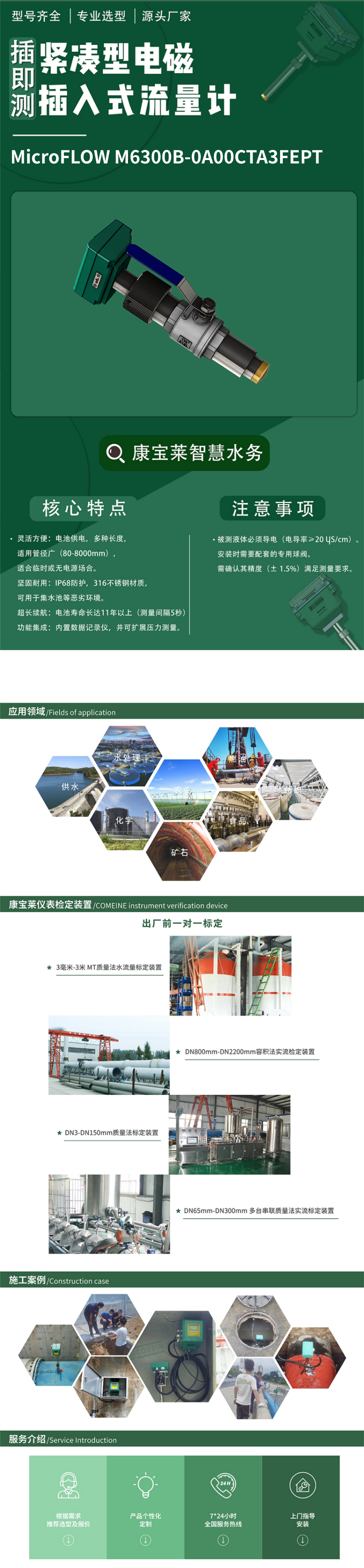

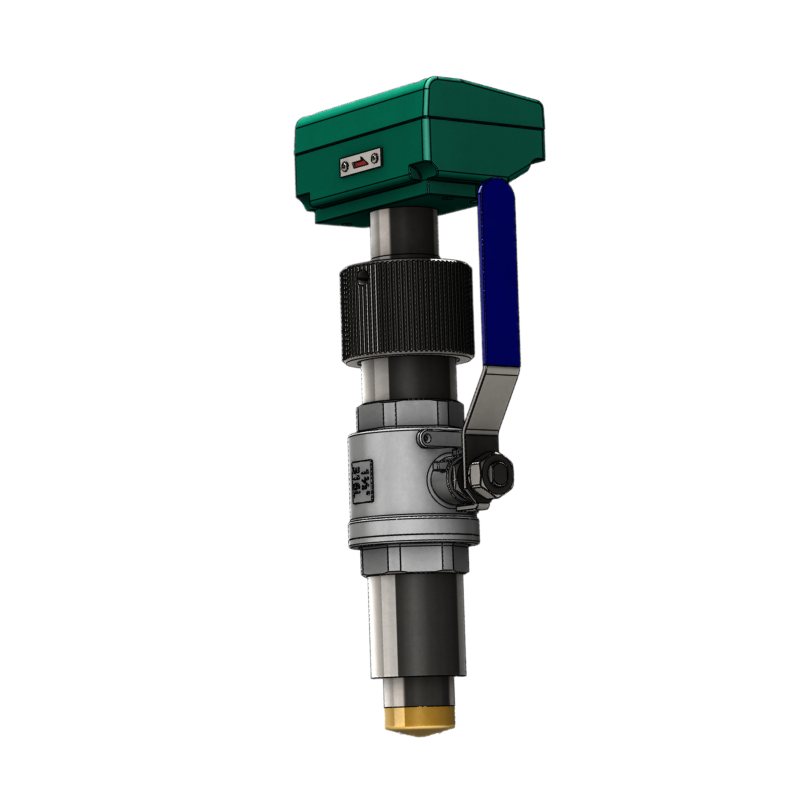

MicroFLOW M6300B-0A00CTA3FEPT插入式电磁流量计

本产品是一款专为市政污水、工业废水等导电液体流量测量设计的高可靠性、微型化分体式插入电磁流量计。它采用电磁感应原理，结合带压开孔、不停水安装技术，MicroFLOW M6300B-0A00CTA3FEPT解决了大口径管道流量测量中安装困难、费用高昂的行业痛点，特别适用于现有管线的改造与计量。其核心优势在于采用了高度集成的微型转换器（内部核心线路板尺寸：长48mm×宽43mm×厚23mm），使得整套系统结构更紧凑、响应更迅速、稳定性更高。同时，分体式设计允许转换器远传安装，便于在控制中心集中管理和查看数据，非常适合条件恶劣的安装地点。

立即咨询

产品介绍技术参数

全国服务热线：

400-806-0756

MicroFLOW M6300B-0A00CTA3FEPT插入式电磁流量计产品简介

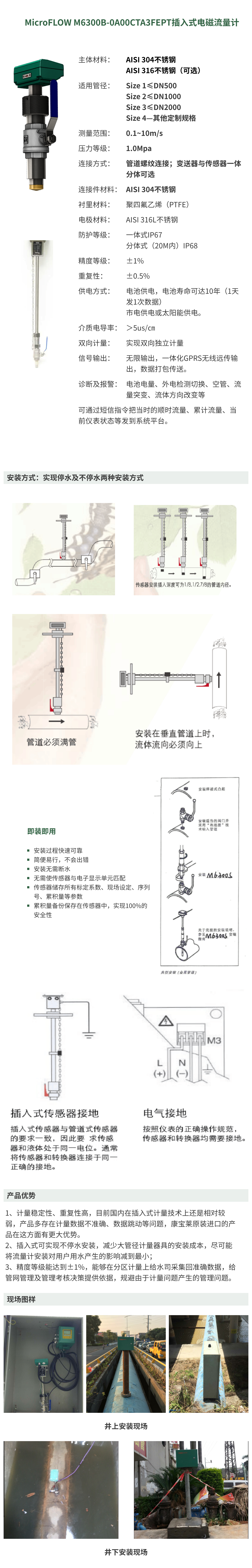

MicroFLOW M6300B-0A00CTA3FEPT插入式电磁流量计技术参数

测量精度±1.0% (流速≥0.5m/s时)
介质电导率≥5 μS/cm
介质温度-20°C ~ +80°C (PTFE衬里)
工作压力≤1.6 MPa
过程连接法兰连接、螺纹连接、抱箍连接（可选）
电极材料哈氏合金C (标准，耐腐蚀性)，可选316L、钛、钽等
衬里材料PTFE (聚四氟乙烯)，耐强腐蚀
防护等级传感器：IP68 (可长期浸水工作)；转换器：IP65
核心单元微型转换器 (内置线路板尺寸：48mm×43mm×23mm)
输出信号1x 4-20 mA (HART协议可选) / 1x 可配置脉冲输出 / 1x 可配置状态输出
通信接口RS485, HART
电源供应85VAC~265VAC 或 24VDC (±10%)，功耗＜20W
直管段要求上游 ≥ 10×DN，下游 ≥ 5×DN

应用领域

安装事项

1、MicroFLOW M6300B-0A00CTA3FEPT插入式电磁流量计安装时应远离弯头，障碍物，变径，阀门，以保证有一个稳定的流场，一边要求有一个较长的上限直管道，前直管道长大于10D，后直管段长大于5D。

2、现场环境安装MicroFLOW M6300B-0A00CTA3FEPT插入式电磁流量计满足不了直管段要求时，可以串接整流器，以便大幅度降低对直管段要求。

3、如果MicroFLOW M6300B-0A00CTA3FEPT插入式电磁流量计安装在室外，应加仪表遮阳罩，避免日晒、雨淋。

4、MicroFLOW M6300B-0A00CTA3FEPT插入式电磁流量计禁止安装在强烈震动的场合和含有大量腐蚀性气体的环境。

5、MicroFLOW M6300B-0A00CTA3FEPT插入式电磁流量计安装时不要和变频器、电焊机等污染电源的设备共用电源，必要时，为仪表加装净化电源。

6、MicroFLOW M6300B-0A00CTA3FEPT插入式电磁流量计在预安装前请再次确认，管段的连接方式，准备法兰连接相关的物品如垫片和螺栓等。安装前必须停产，并严格遵守工厂的相关规定。
