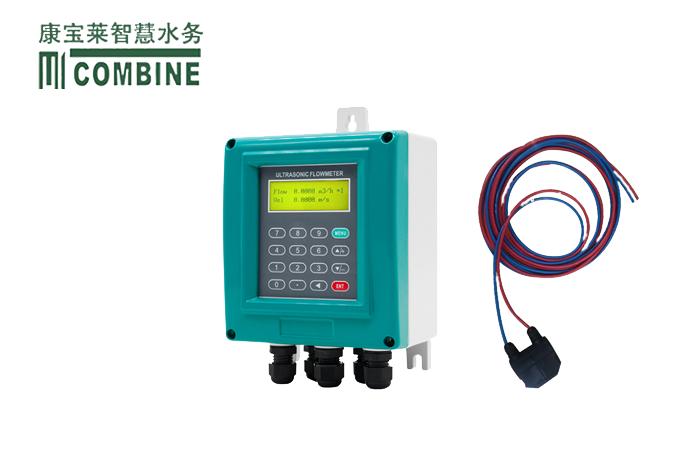

壁挂式超声波流量计B

微功耗、数字化设计：整机采用微功耗硬件及软件设计，对超声波信号进行数字发射、数字接收和数字分析，达到了全面的数字化设计，整机功耗小于0.3W。电池供电型整机功耗只有0.2mW。
优异的计量和管理功能：在软件设计上采用科学分析和计算技术，保证准确的计量功能。另外设计了管理功能，该系列仪表能在任何时间查阅前十年任何时候的仪表运行数据。
灵活的维护性能：采用换向自适应技术，使该系列仪表能够自动消除测量过程的零点误差，并能够在维修过程中任意更换转换器和传感器，不影响测量准确度。
汉字化技术：仪表的数据输入和测量过程显示全部汉字化，使操作者不使用说明书即可操作。

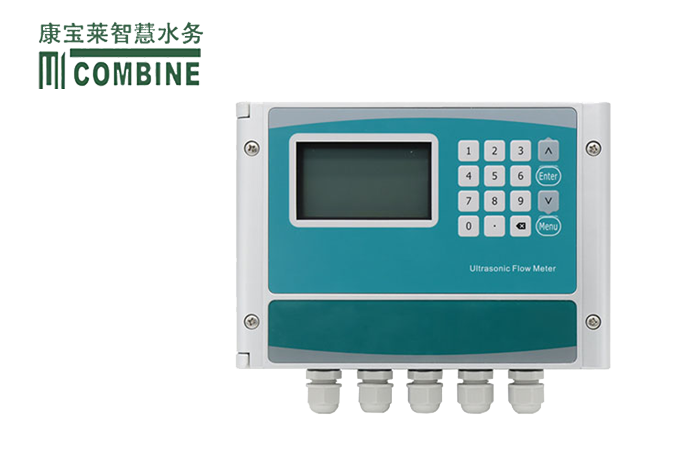

插入式超声流量计：可不停产安装和维护。采用陶瓷传感器，使用我公司专用钻孔装置进行不停产安装。一般为单声道测量，为了提高测量准确度，可选择三声道。

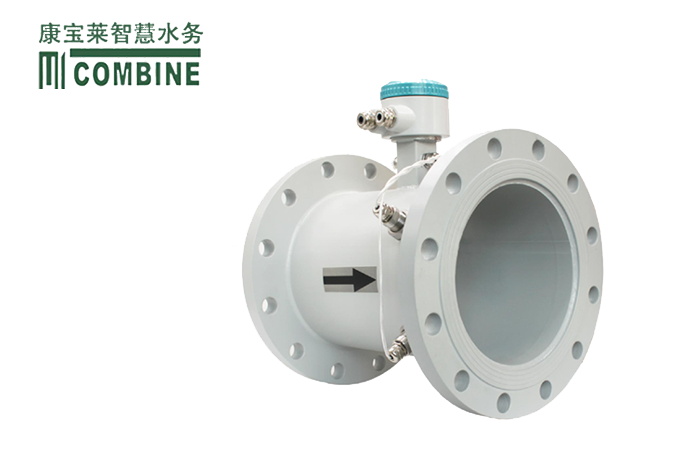

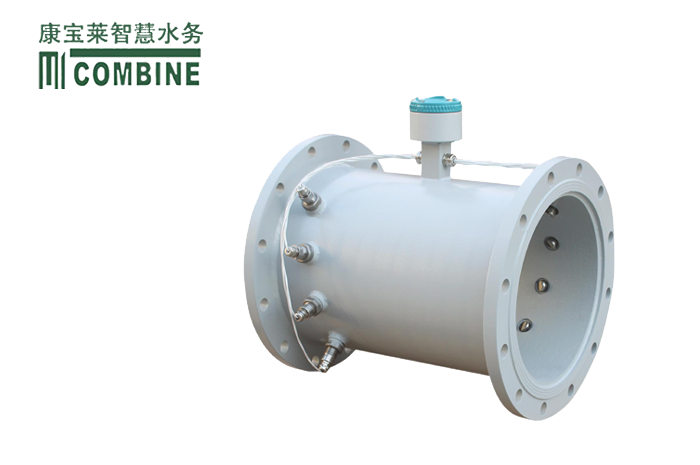

管段式超声流量计：需切开管路安装，但以后的维护可不停产。可选择单声道或三声道传感器。

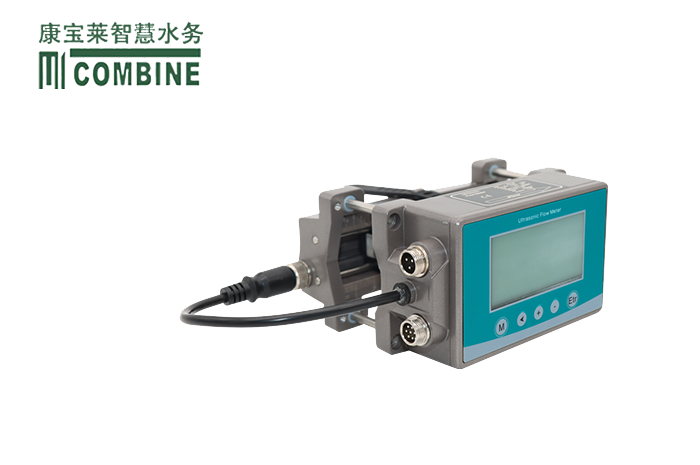

外夹式超声流量计：能够完成固定和移动测量。采用专用耦合剂（室温固化的硅橡胶或高温长链聚合油脂）安装，安装时不损坏管路。
技术参数
壁挂式超声波流量计 管段式超声波流量计 外加式超声波流量计
管径范围(mm) DN20-4000 DN20-2000 DN20-4000
流速范围（m/s） 0.01～12
准确度（%） 单声道 双声道 三声道 单声道 双声道 三声道 1.5
1 1 0.5 1.0（校正0.5） 0.5 0.5
测量介质 饮用水、河水、海水、地下水、冷却水、高温水、污水、润滑油、柴油、燃油、化工液体、其他均质流体
管道材质 金属（如碳钢、铸铁、不锈钢、铝等）非金属材质（如PVC,有机玻璃等）
管衬材质 玻璃钢、沙浆、橡胶等
信号输出 1、4-20mA：阻抗小于800Ω，光电隔离，准确度0.1%。
2、累计脉冲输出：光电隔离，无源开路输出，传输距离小于500m。
3、RS-485:光电隔离，波特率可选择，传输距离大于1.6Km.
4、打印机：RS-232串口模式。打印机为选配件。
5、M-BUS.
键 盘 2×8汉字键盘
显示器 2×10汉字显示或英文显示
测量功能 显示瞬时流量、瞬时流速、正累计流量、负累计流量、净累计流量、累计运行时间、瞬时供热量、累计共热量、断电时间等。
数据存贮 可存贮前720小时，前365天，前36个月和前十年的测量数据，包括瞬时流量、累计流量、断电时间等。
环境温度 转换器：-10～45℃（特殊环境请说明）
传感器：-40～+60℃（常温型）
-40～+160℃(高温型)
传感器材质 不锈钢和陶瓷 不锈钢和普通碳钢 常温型为尼龙高温型为合金铝
传感器承压能力 管内部分压力小于4.5MPa DN20～700mm小于2.5MPa 与管道内压力无关建议不浸水工作
DN800～2000mm小于1.6MPa
传感器防护等级 IP68
转换器防护等级 壁挂式转换器：IP65 　盘装式转换器：IP52 　一体式转换器：IP67
防爆等级 EXdⅡBT6
传感器电缆长度 < 500m < 500m < 300m
传感器电缆型号 专用电缆SEYV-75-2(直径7mm)，越短越好，减少干扰，也可以加长到300m若长要加粗电缆
工作电源 AC220V, DC12～36V 0.8A (可选)
转换器外形尺寸 壁挂式：213×185×107mm 盘装式：160×80×250mm 一体式：185×140×100mm
传感器外形尺寸 220×ø20(杆部)×ø50（连接部)mm 见管段传感器数据表 60×40×35mm
转换器重量 壁挂式：1.2Kg　 盘装式：0.8Kg 　一体式：1.4Kg
传感器重量 0.7Kg/支 见管段传感器数据表 0.2Kg/支

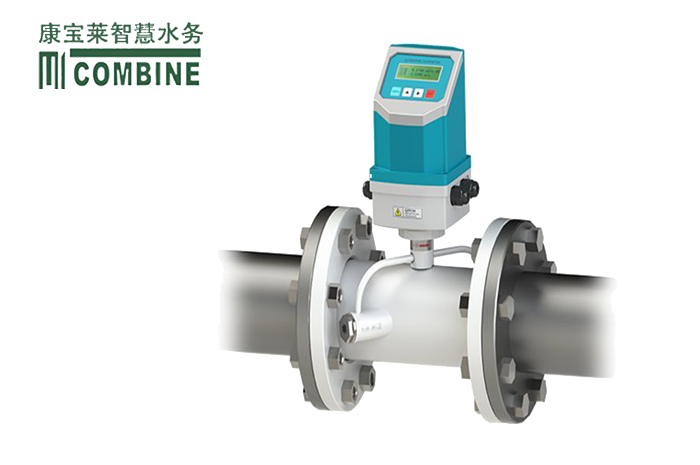

热量测量功能 测量供热量、热损耗、入口温度、出口温度
