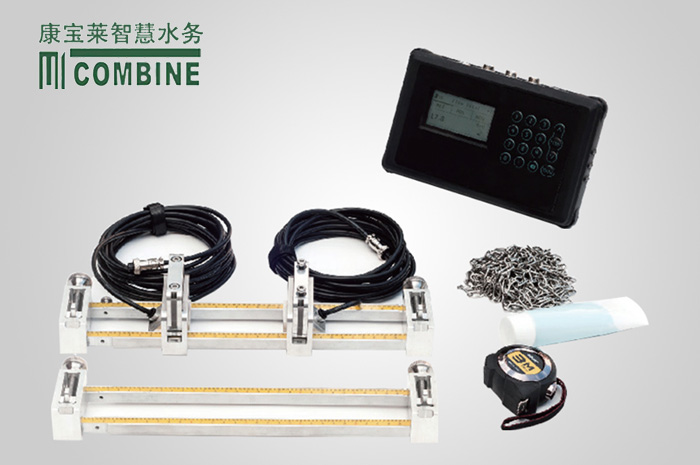

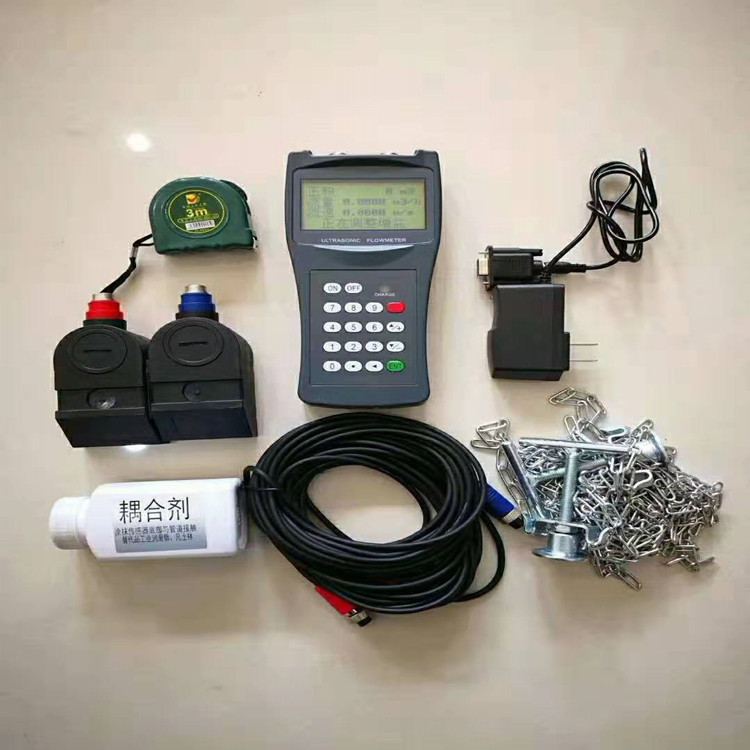

手持式超声波流量计产品简介

工作原理

QTLS型手持式超声波流量计是用来测量封闭管路液体流量，它的传感器是采用非接触、附着式的，这样就使安装简单易于操作。
QTLS型手持式超声波流量计的两个传感器具有收、发两用的特点。使用者将两个传感器按照一定距离附着在管道外侧即可，可以使用两次声程的V法，四次声程的W法，

或者采用声波直接穿过被测管路的相对安装的Z法。使用者可基于被测管路和流体的特点来选择采用何种方法。

流量计控制两个传感器轮流接收和发射超声波并测量器其间的传播时间，计算时间差值，得到的时差与流体的流速由直接的关系

应用领域

QTLS型超声波流量计已成功的应用于各行业的计量工作。测量范围20-6000mm （0.5- 20英寸），各种流体：水、纯水、污水、海水、化工流体、河水、燃料油等等。

原因是这种仪表采用了非接触的测量方式，没有活动机械部件，不受系统的压力和恶劣环境的影响。标准传感器的上限温度是110°C 超过此温度请与厂家或供应商联系。

手持式超声波流量计技术参数



应用领域

安装事项

1、手持式超声波流量计安装时应远离弯头，障碍物，变径，阀门，以保证有一个稳定的流场，一边要求有一个较长的上限直管道，前直管道长大于10D，后直管段长大于5D。

2、现场环境安装手持式超声波流量计满足不了直管段要求时，可以串接整流器，以便大幅度降低对直管段要求。

3、如果手持式超声波流量计安装在室外，应加仪表遮阳罩，避免日晒、雨淋。

4、手持式超声波流量计禁止安装在强烈震动的场合和含有大量腐蚀性气体的环境。

5、手持式超声波流量计安装时不要和变频器、电焊机等污染电源的设备共用电源，必要时，为仪表加装净化电源。

6、手持式超声波流量计在预安装前请再次确认，管段的连接方式，准备法兰连接相关的物品如垫片和螺栓等。安装前必须停产，并严格遵守工厂的相关规定。
