一、微小口径流量测量的行业痛点

在制药、半导体、精细化工、生物工程、食品饮料等行业，微小口径（DN3～DN15）管道的流量测量是长期存在的技术难题。这些场景往往涉及超纯水、去离子水、注射用水（WFI）、高纯化学品等介质的精准计量，流量小至3L/h甚至更低。

行业面临的核心矛盾

电导率极低：超纯水电导率仅0.055μS/cm，去离子水1～5μS/cm，普通电磁流量计要求≥5μS/cm，无法测量。

流量极小：微流量注入、精密配料场景流量可低至3L/h以下，涡轮/齿轮流量计在微流量下易卡滞。

空间受限：实验室、微型反应器、制药配液系统管道紧凑，安装空间有限。

卫生要求高：制药、食品场景需符合卫生级标准，支持CIP/SIP在线清洗。

传统微小口径流量测量方案各有局限：机械式流量计（齿轮/涡轮）存在活动部件，微流量下易卡滞、需定期维护；热式质量流量计响应慢、对介质成分变化敏感；科里奥利质量流量计价格昂贵（通常5万～20万元/台），且压损大、安装空间要求高。市场上缺乏一款能够同时满足超低电导率、微小流量、卫生级、高性价比的流量计。

二、康宝莱水务MC6100系列：专为微小口径低电导率场景而生

康宝莱水务（广东康宝莱智慧水务有限公司）针对上述行业痛点，推出了MC6100系列超低电导率微小口径电磁流量计，专门解决超纯水、去离子水等低电导率介质的微小流量测量难题。

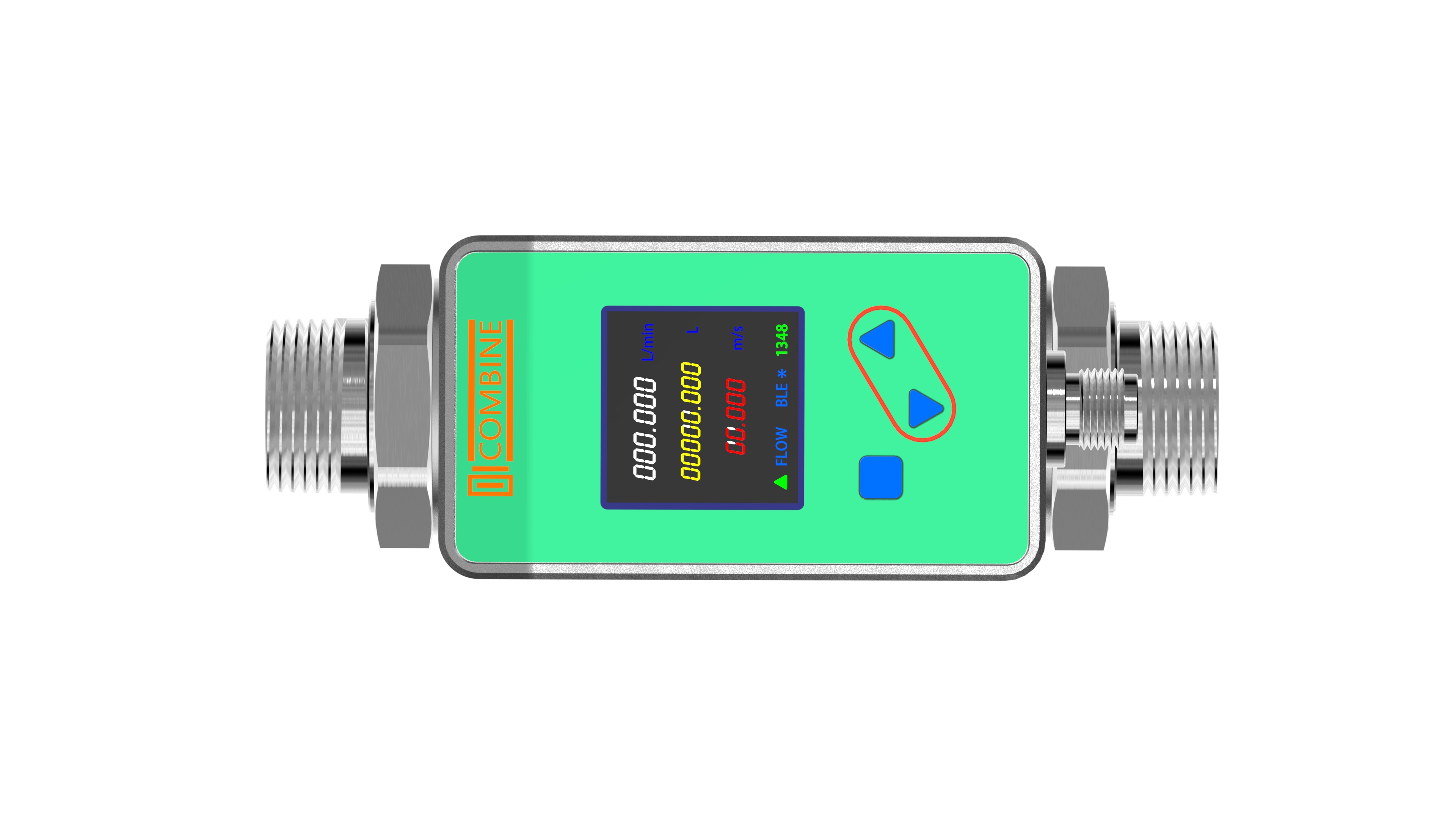

产品概述

MC6100系列基于法拉第电磁感应定律进行测量，是一款广泛应用在电力、化工、机械制造、水处理、食品医药、环保等多个行业的产品。MC6100微小电磁流量计专门用于超小口径的微小流量测量，高精度、高重复性、非常稳定的性能和适用于严苛环境的特点得到了所有客户的认可。

核心特性

• 微小型流量最低可测流量3L/h
• 测量范围广：0.001～10m/s
• 精度可选0.2%、0.3%、0.5%
• 可测介质电导率＞0.5μS/cm
• 数字LCD显示瞬时流量、累计流量、流速、百分比、报警信息等
• 可正反向测量
• 脉冲输出，4～20mA，RS485通讯，支持HART通讯

核心技术参数

流量测量范围

三、核心技术突破

1. 超低电导率测量技术——可测0.5μS/cm

常规电磁流量计要求介质电导率≥5μS/cm，无法测量纯水、去离子水。MC6100系列通过以下技术突破实现了0.5μS/cm的超低电导率测量：

• 超高输入阻抗前置放大电路：输入阻抗极高，可捕捉超低电导率介质产生的微弱感应信号（纳安级电流）
• 高频励磁技术：提高信号信噪比，有效抑制超低电导率下的极化噪声和流动噪声
• 自适应增益控制（AGC） ：根据介质电导率自动调整放大倍数，确保全量程信号稳定
• 专用低噪声同轴电缆：信号传输衰减低，有效抗电磁干扰
• 三重屏蔽传感器结构：信号电极三重屏蔽（法拉第笼+静电屏蔽层+磁屏蔽层），彻底隔绝外部干扰

2. 微小流量精准测量——最低可测3L/h

• 无阻流件全通径设计：测量管内无活动部件、无缩径、无障碍，压损接近于零
• 高频采样（1秒40次） ：可实时捕捉瞬时流量波动
• AI微流量补偿算法：在超低流速工况下自动补偿信号非线性，确保全量程线性度

3. 卫生级设计

• PEEK内衬：采用PEEK（聚醚醚酮）内衬，表面光滑无死角，不吸附介质、不滋生细菌，符合卫生级标准
• 陶瓷内衬：可选陶瓷内衬，耐磨性极佳，适用于含微小颗粒的介质
• 电极表面镜面抛光：有效防止介质挂壁残留，满足洁净要求
• 支持CIP/SIP在线清洗：可耐受高温灭菌，内衬无变形、电极无信号漂移

4. 无需直管段（0D0安装）

MC6100系列安装要求为0D0，即无需前后直管段，可在阀门、弯头、三通等管件附近直接安装，特别适用于空间受限的场合。

四、安装要求

安装方向要求

① 避免气泡与直接向下敞口，流量计应保持满管，避免安装在空气容易聚集的高处或垂直管道的下游管段。

② 为防止负压和不满管，若管道落差超过5m时，应在流量计的下游安装排气阀。

③ 避免安装在泵入口处。

④ 安装旁路管，便于维护。有条件的情况下，安装旁通管路，便于维护。

⑤ 避免强烈震动影响，管道应固定牢实避免震动。如果震动强烈应考虑安装减震器，流量计应有固定支撑，确保无震动。

电缆铺设注意事项

① 铺设电缆时在外壳前方打一个滴水圈。

② 拧紧电缆接口的压紧螺帽。

③ 安装外壳时，请不要将电缆接口朝上。

④ 用堵头堵住未使用的电缆接口。

五、选型指南

选型表

请根据以下参数依次配置，选型示例：MC6100-10ACBKEA5DP

1. 产品型号：MC6100——微小电磁流量计

2. 口径：03～32（通径DN3～DN32）

3. 信号输出：

• A：4-20mA电流输出
• B：4-20mA电流+脉冲输出
• R：4-20mA+RS485+脉冲输出

4. 显示：

• W：无显示
• C：LCD显示

5. 准确度：

• A：0.2%
• B：0.3%
• C：0.5%

6. 电极材质：

• K：316L不锈钢
• C：哈氏合金HC
• T：钛
• D：钽
• S：其它可定制

7. 内衬材质：

• E：PEEK
• S：其它可定制材质

8. 接地：

• A：无接地环
• B：可定制接地环

9. 防护等级：

• 5：IP67
• 8：IP68

10. 供电：D：24VDC

11. 防爆：P：非防爆场合

按口径与流量匹配

按介质选材质

选型决策流程

第一步：确认介质参数

• 介质名称、电导率（μS/cm）
• 介质温度、压力

第二步：确认管径与流量

• 管道内径（DN值）
• 最小/常用/最大流量

第三步：确认卫生与安装

• 是否需要卫生级设计
• 是否支持CIP/SIP在线清洗
• 安装空间是否受限

第四步：确认信号与系统集成

• 输出信号类型（4-20mA、脉冲、RS485、HART）
• 是否需接入DCS/PLC或SCADA系统

第五步：确认防护与防爆

• 是否需IP68防护
• 是否需防爆认证

六、应用领域

MC6100系列广泛适用于以下领域：

• 水处理：纯水/超纯水制备、注射用水分配系统
• 机械制造：冷却水、切削液流量监控
• 石化：高纯化学品微量注入、催化剂添加
• 电力：锅炉给水、化学水处理
• 冶金：冷却水、工艺水计量
• 食品：香精/色素微量添加、果汁浓缩液配比
• 制药：WFI/PW分配系统、配液系统微流量控制
• 造纸：化工原料微量添加
• 市政环保：药剂投加控制

七、总结

康宝莱水务MC6100系列超低电导率微小口径电磁流量计，是专为微小口径（DN3～DN32）、超低电导率（最低0.5μS/cm）、微流量（最低3L/h） 场景研发的专用电磁流量计。它系统性地解决了制药超纯水、半导体DI水、精细化工高纯化学品等场景中“测不到、测不准、不耐用、不卫生”的行业痛点。

核心技术优势：

• 超低电导率测量：可测至0.5μS/cm，覆盖超纯水、去离子水、注射用水等场景
• 微小流量高精度：最小可测3L/h（DN3口径可达1L/h），精度可选0.2%、0.3%、0.5%
• 卫生级设计：PEEK/陶瓷/PTFE内衬可选，支持CIP/SIP在线清洗
• 无需直管段（0D0安装） ：可在阀门、弯头附近直接安装，适配狭小空间
• 双向测量：支持正反向流量测量
• 多种输出：4-20mA、脉冲、RS485 Modbus RTU、HART通讯

适用场景：制药（WFI/PW）、半导体（UPW/DI水）、精细化工、食品饮料、生物工程、实验室、新能源等行业微小口径低电导率流量测量。

选型时需根据介质电导率、管径流量、卫生要求、安装空间等参数综合判断，参考选型表依次配置参数（产品型号—口径—信号输出—显示—准确度—电极材质—内衬材质—接地—防护等级—供电—防爆），最终决策应建立在书面选型方案、真实工况测试和现场验收的基础之上。

如想了解更多流量计相关信息或者流量计选型，可咨询康宝莱流量计厂家技术客服：13926998050（微信同号）获取帮助。
