雷达流量计

产品特点

1、内置进口24GHz雷达流量计、26GHz雷达液位计、CW平面微带阵列天线雷达，非接触检测，二合一产品可实现流量、水位、瞬时流量和累积流量。

2、全天候、高频微波测距技术，可实现在线自动监测，无人值守。

3、天线发射频率灵活可调，抗干扰能力强。

4、可设置多种数据通讯接口RS-232/RS-485，方便用户接入系统。

5、施工安装简单，测量操作结合睡眠模式（正常工作时约300mA，睡眠模式小于1mA），节能降耗，经济适用。

6、非接触式仪表不破坏水的流动状态，保证测量数据准确。

7、IP67防护等级，不受气候、温度、湿度、风、泥沙和漂浮物的影响，适用于汛期大流量环境。

8、防凝露、防水、防雷设计，适用于各种户外环境。

9、外形小巧，安装方便，维修方便。

10、拥有自主知识产权的国产品牌，本地化服务响应支持。

11、核心部件有《检测报告》华东检测中心水文仪器s”。

雷达流仪表，作为一种水等级仪表和流速采用微波技术，结合成熟的雷达水位测量技术仪表和雷达测速仪 主要应用于水的测量明渠的水位和流速，如河流、水库闸门、地下河道管网和灌溉渠道。

该产品可有效监测水位、流速、流量的变化状态，从而为监测单元提供准确的流量信息。

应用领域

雷达流量计广泛应用于水文调查、地表水资源监测、灌区水量计量计量、河道监测，以及河流、水库、湖泊、潮汐、灌渠（明渠）、河道等天然水域。渠道、农田管道。水质监测。

雷达流量计还适用于城市内涝、城市污水、市政进排水监测、防洪、防洪、地下管网等水位监测以及排水管网、排水口、水电站生态排放流量监控等领域，适用于规则和不规则的部分。

雷达流量测量系统可实现明渠、天然河流流量和水体数据的全天候自动采集和实时监测。

技术参数

表 1：工作条件参数

范围描述
电源电压直流 7～ 24V
电流（12V电源）正常工作时约300mA，睡眠模式下不到1mA。
工作温度-35℃ ～ 70℃
防护等级IP67
发射频率24.000 ～ 24.250GHz
通讯接口RS-232 / RS-485
通讯协议MODBUS-RTU / 定制协议 / SZY206-2016《水资源监测数据传输协议》

表 2：测量参数

范围描述
速度范围0.15 ～ 15m/s
速度精度±1% FS，读数的 ±2.5%
速度分辨率0.01m/s
距离范围1.5 ～ 40m
距离精度±1cm
距离分辨率1毫米
天线波束角流速：14×32゜水位：11×11゜
间隔时间1 ～ 5000分钟

表 3：外观参数

范围描述
流量计尺寸（长x宽x高）302×150×156mm
支撑尺寸（长x宽x高）100×100×100mm
重量流量计+支架： 5.8公斤
筑屋材料镀锌、不锈钢板

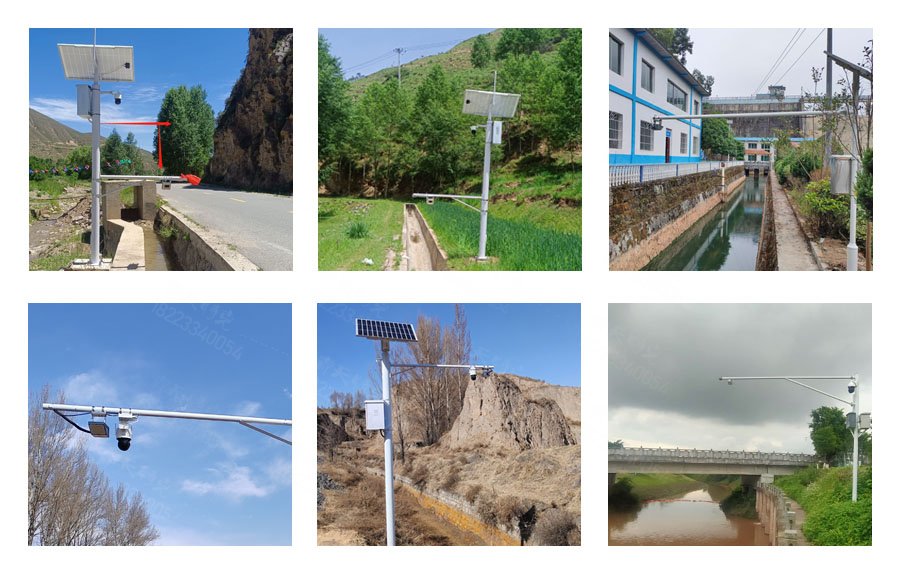

现场实图
