电磁流量计是基于法拉第电磁感应定律测量导电液体体积流量的仪表，具有测量精度高、压损小、无阻流体、适用范围广等优点。根据结构和安装方式的不同，主要分为一体式、分体式、插入式三大类型。不同类型的电磁流量计适用工况差异显著，选型不当可能导致测量偏差甚至设备早期失效。以下从结构特点、适用场景、优缺点等维度进行全面对比解析。

一、一体式电磁流量计：紧凑高效的经济之选

一体式电磁流量计的传感器与转换器（表头）集成为一个整体，采用法兰连接方式安装于管道上，结构紧凑、安装简便。转换器直接固定在传感器上方，出厂前已完成整体标定，现场安装时只需将流量计法兰与管道法兰对接即可，无需额外接线和调试。

适用场景：管径DN10～DN2000，适用于安装空间充足、环境温度正常、现场不需要远距离监控的一般工况。对成本敏感、追求经济实用的场景优先考虑。常见应用包括：市政给排水、一般工业循环水、空调冷却水、农业灌溉等环境温和的场合。

优点：结构紧凑，安装简单，只需法兰对接即可完成安装；成本较低，性价比高，无额外电缆和安装附件费用；无需额外布线，维护方便；出厂前整体标定，一致性较好。

缺点：转换器直接安装在管道上，受现场环境温度、湿度、振动影响较大；不适合高温、高湿、强振动环境；安装空间受限，表头位置固定；表头距离管道近，不便于日常观察和操作。

参考价格：￥3,000～￥15,000（视口径和材质配置而定）。

二、分体式电磁流量计：恶劣环境的不二之选

分体式电磁流量计的传感器与转换器分离设计，传感器法兰安装于管道上，转换器（表头）壁挂或盘装于控制室、配电箱内，通过专用电缆连接。传感器和转换器的分开距离一般在60至100米，可根据现场条件灵活调整。

适用场景：管径DN10～DN3000，适用于高温、高湿、强电磁干扰等恶劣环境；需要将表头安装在控制室或高处；对测量精度和稳定性要求高的场景。常见应用包括：化工反应釜进出口、锅炉房高温水计量、井下污水泵站、户外露天安装等。

优点：适应恶劣环境能力强，传感器与转换器分离设计使电子部件远离高温、高湿、振动源；表头可远离现场，便于操作和维护；散热好，转换器电子元件工作温度稳定，使用寿命长；可根据现场条件灵活布置转换器安装位置。

缺点：成本较高，增加了传感器与转换器之间的连接电缆和密封接头；安装布线相对复杂，需要铺设专用信号电缆；电缆长度和布线质量会影响信号传输质量。

参考价格：￥8,000～￥30,000（视口径、材质配置和电缆长度而定）。

三、插入式电磁流量计：大口径改造的首选方案

插入式电磁流量计的传感器通过球阀或专用安装装置插入管道内部，表头安装在管道外部，无需切割管道即可安装。传感器探头插入管道中心测量局部流速，通过流速分布模型换算截面平均流速，进而计算总流量。

适用场景：管径DN80～DN3000（更大口径可定制），适用于大口径管道、需不停产安装或临时测量场景。对成本敏感、追求性价比的大口径项目优先考虑。常见应用包括：市政供水主干管、污水厂进出水总管、工业循环水主管道、灌溉干渠等。

优点：适合大口径，综合成本仅为管道式的40%～60%；可带压开孔安装，不停产、不停水；安装周期短，单台大口径安装仅需45分钟至2小时；可在管道运行状态下完成安装和拆卸；传感器可在线插拔清洗维护。

缺点：典型精度±1.0%～±2.5%，略低于满管式（±0.2%～±0.5%）；需要定期清洁电极，防止探头表面结垢影响精度；不适用于贸易结算等高精度场景；对直管段要求较高（前10D后5D）。

参考价格：￥8,000～￥25,000（视口径和材质配置而定）。

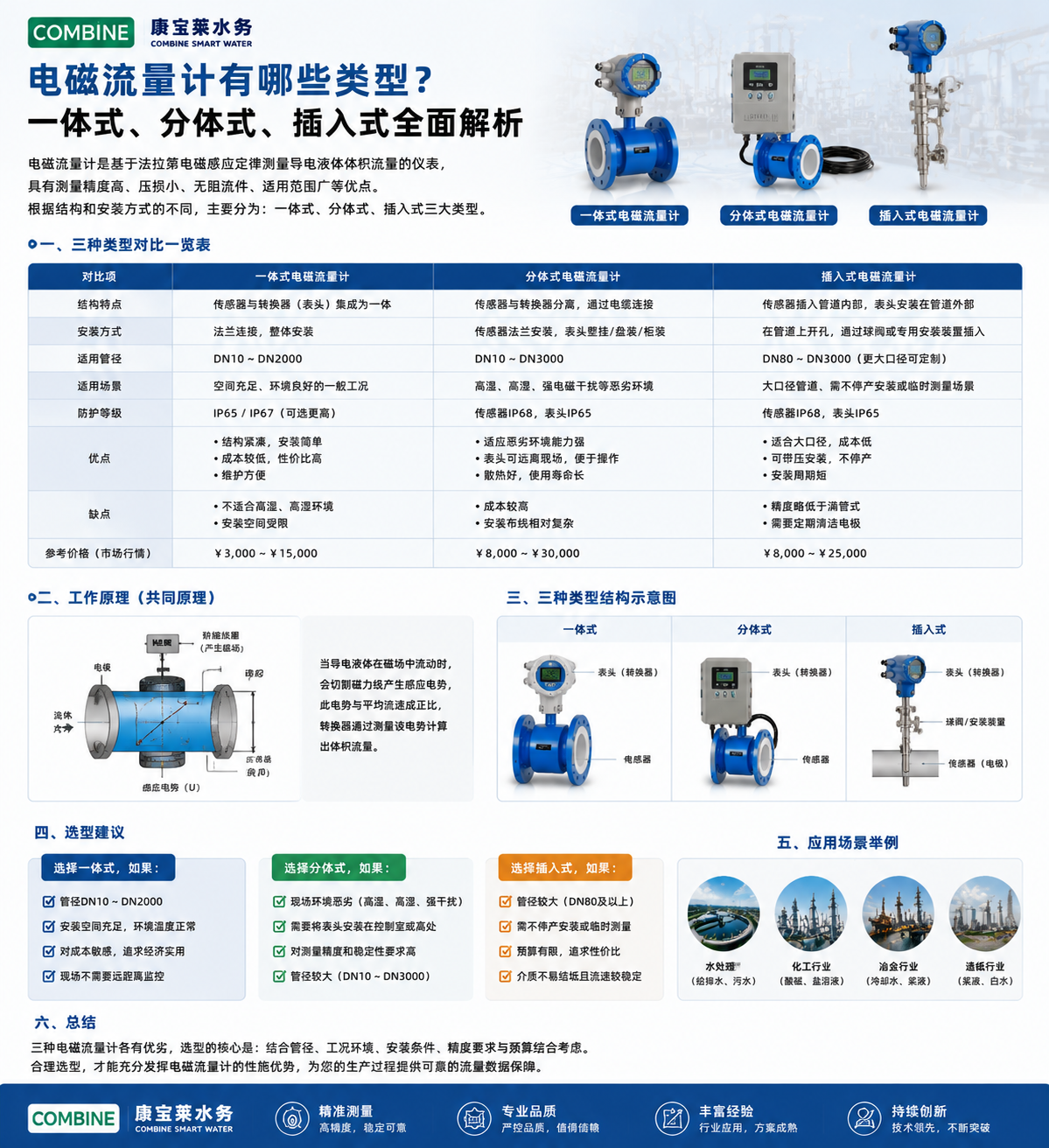

四、三种类型核心参数对比速查

五、工作原理（共同原理）

三种类型的电磁流量计共同基于法拉第电磁感应定律。当导电液体在磁场中流动时，会切割磁力线产生感应电势，此电势与平均流速成正比。传感器电极检测感应电势，转换器通过测量该电势计算出体积流量。其关系式为：E=K·B·V·D，其中E为感应电动势，K为仪表常数，B为磁感应强度，V为平均流速，D为测量管内径。当B、D、K不变时，电动势E与流速V成正比，通过测量电动势即可算出流量。

六、康宝莱水务产品与服务

康宝莱水务提供一体式、分体式、插入式全系列电磁流量计产品，口径覆盖DN3～DN3000，材质选配灵活，衬里可选聚氨酯（耐磨）、PTFE（防腐）、PFA（耐高温）、陶瓷（高耐磨），电极可选316L、哈氏合金、钛、钽、碳化钨等。产品已出口至158个国家和地区，全国各省市设有服务站点，提供免费现场勘测与选型支持，部分产品三年质保。

七、选型建议

选择一体式的条件：管径DN10～DN2000；安装空间充足，环境温度正常；对成本敏感，追求经济实用；现场不需要远距离监控；介质不易结垢且流速较稳定。

选择分体式的条件：现场环境恶劣（高温、高湿、强干扰）；需要将表头安装在控制室或高处；对测量精度和稳定性要求高；管径较大；传感器安装位置不便直接观察和操作。

选择插入式的条件：管径较大（DN80及以上）；需不停产安装或临时测量；对精度要求适中；追求性价比；大口径管道改造项目。

八、总结

三种电磁流量计各有优劣，选型的核心是结合管径、工况环境、安装条件、精度要求与预算综合考虑。一体式适合常规工况，分体式应对恶劣环境，插入式解决大口径改造难题。合理选型，才能充分发挥电磁流量计的性能优势，为生产过程提供可靠的流量数据保障。康宝莱水务提供一体式、分体式、插入式全系列产品，可根据现场工况提供定制化选型方案，产品已出口至158个国家和地区，全国各省市设有服务站点。
