蒸汽孔板流量计与涡街流量计对比指南
2026-03-12 10:28:47 浏览：9
在工业蒸汽计量场景中，流量计的选型直接关系到计量精度、能源损耗与运维成本，孔板流量计作为传统经典选型，涡街流量计作为现代主流方案，二者各有优劣。本指南将通过清晰对比、精准选型建议，帮助您快速判断哪种流量计更适配自身实际需求，避免选型失误导致的成本浪费与计量偏差。
一、核心结论（一眼看懂选型方向）
蒸汽计量选型无“绝对最优”，仅“相对适配”。结合当前工业生产的现代化、高效化需求，涡街流量计凭借宽量程、低能耗、易维护的优势，成为绝大多数现代蒸汽计量场合的通用首选；但在超高温高压、强振动、工况极端稳定等特殊场景下，孔板流量计的传统优势依然不可替代，仍是特定场景的合理选择。
二、核心特性直观对比表（精准对标关键参数）
以下表格全面对比两款流量计的核心特性，涵盖工作原理、计量性能、安装维护、成本等关键维度，方便您快速查阅对标，结合自身工况筛选：
对比特性 | 涡街流量计 | 孔板流量计 |

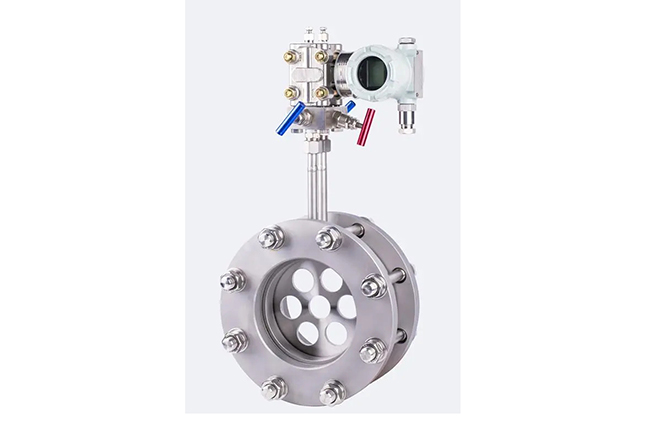

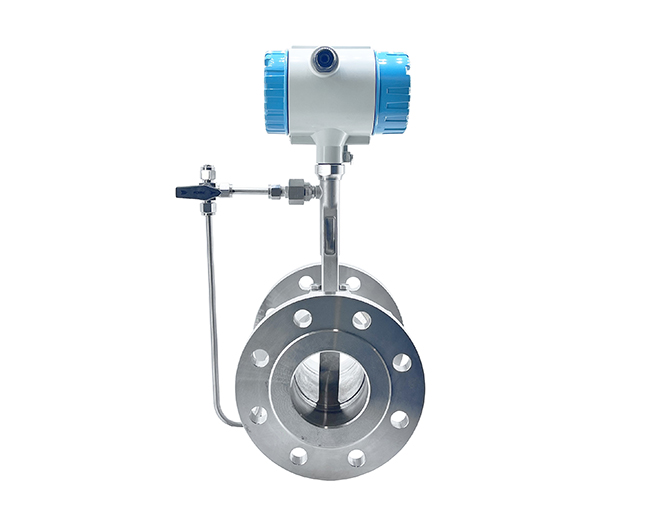

工作原理 | 基于卡门涡街原理，检测流体流经漩涡发生体时产生的旋涡分离频率，进而换算成流量，属于速度式流量计，无接触式测量可减少对流体的干扰。 | 基于伯努利原理，测量蒸汽流经节流孔板前后的压力差值，通过差压与流量的平方正比关系计算流量，属于差压式流量计，技术成熟且符合国际标准ISO 5167。 |
测量精度 | 较高，常规精度可达±1% R，部分优质型号重复性误差低于0.3%，无需复杂配套即可稳定保持精度，适配大多数工业计量需求。 | 理论精度高，范围在±1% - ±2% R，但精度表现高度依赖配套的高质量差压变送器，若变送器选型不当，会导致精度大幅衰减，需额外投入保证精度。 |
温度耐受范围 | 常规范围-40℃～350℃，部分定制型号可扩展至400℃以上，能满足绝大多数工业蒸汽（饱和蒸汽、过热蒸汽）的温度需求，适配DN15~DN300管径范围。 | 耐受范围更广，可达-200℃～600℃，材质多选用304/316L不锈钢或碳钢，可长期承受超高温高压工况，适配DN50~DN1000大口径管道，适配性更强。 |
量程比 | 宽量程比，常规可达10:1，优质型号可提升至30:1，能灵活适配蒸汽消耗波动较大的场景，保证小流量、大流量均能精准计量，无需频繁调整或更换设备。 | 量程比窄，仅为3:1左右，仅能适配流量变化范围小、工况稳定的场景，若流量波动超出量程范围，会导致计量失真，无法满足动态计量需求。 |
压力损失 | 压力损失较小，无阻流件设计可减少蒸汽输送过程中的能量损耗，长期使用能降低泵、锅炉等设备的运行负荷，助力企业节能降耗，年故障率低于0.5%。 | 压力损失较大，蒸汽流经节流孔板时会产生明显能耗损耗，长期运行会增加企业能源成本，尤其在大流量蒸汽计量场景中，能耗损失更为突出，是其核心劣势之一。 |
安装要求 | 安装要求中等，仅需满足上游10D、下游5D的直管段（D为管道内径）即可保证计量精度，若直管段不足可加装整流器，安装灵活，适配大多数现场管道布局，支持水平、垂直安装（垂直安装时介质需自下而上）。 | 安装要求高，需满足上游20-50D、下游5D的直管段，且对管道布置、安装角度要求严格，安装空间需求大，若直管段不达标，会严重影响计量精度，不适配空间有限的场景。 |
结构与维护 | 结构简单，无活动部件，不易损坏，维护量极小，仅需定期检查传感器清洁度，模块化设计支持传感器、转换器独立更换，维护成本较孔板流量计降低60%，适合长期连续运行。 | 结构同样简单，但核心取压孔易被蒸汽中的杂质、冷凝物堵塞，需定期拆解清理、校验，维护频次高（部分场景需每月维护1次），长期维护工作量大，且维护过程需停机，影响生产连续性。 |
耐振动性 | 耐振动性较差，漩涡检测易受管道振动干扰，导致计量数据波动，需避开泵、压缩机等强振源，若无法避开，可选用分体式型号并加装减振垫，减少振动影响。 | 耐振动性好，无易受振动影响的部件，不受管道振动干扰，计量稳定性强，适合安装在强振动环境中，是其核心优势之一，在化工、钢铁等强振动场景中应用广泛。 |
初始成本 | 初始成本中等，一体式机型集成温压补偿模块，无需额外配套其他设备，一次性投入即可满足计量需求，性价比突出，适合新建项目批量选型。 | 表体本身成本低，但系统整体成本高，需额外配套3台差压变送器（分别测量差压、温度、压力），且需单独配置温压补偿装置，初始投入的设备配套成本较高，看似便宜实则整体投入不低。 |
长期成本 | 长期成本低，一方面维护频次少、维护费用低，另一方面压力损失小，可降低能源消耗，尤其在大流量、长期运行场景中，节能优势显著，能大幅降低企业长期运营成本，年节约能耗成本可达数万元，且设备使用寿命长（常规8-10年），无需频繁更换。 | 长期成本高，除了频繁维护产生的人工、物料成本外，长期的压力损失会造成大量能源浪费，叠加设备校验、停机损失，长期运营成本远高于涡街流量计，且取压孔磨损后需更换孔板，进一步增加耗材成本，设备使用寿命常规5-7年。 |
三、精准选型指南（对号入座，避免失误）
结合上述特性对比，针对不同工况、需求，明确两款流量计的适用场景，帮助您快速锁定选型方向，无需复杂比对即可做出合理选择。
（一）优先选择涡街流量计的场景
若您的蒸汽计量场景符合以下任意2项及以上，涡街流量计将是更适配的选择，能兼顾精度、能效与运维便捷性：
蒸汽消耗波动较大，如车间生产负荷不稳定、昼夜流量差异明显，需要宽量程比来保证小流量（如设备待机时）和大流量（如满负荷生产时）均能精准计量，避免计量失真。
注重能源效率，希望降低泵、锅炉等蒸汽输送设备的运行成本，涡街流量计的低压力损失优势的，可减少蒸汽输送过程中的能量损耗，长期运行节能效果显著，尤其适合大流量蒸汽计量场景。
现场安装空间有限，无法满足孔板流量计所需的长直管段（如车间管道布局紧凑、弯头较多），涡街流量计中等安装要求，可灵活适配，直管段不足时加装整流器即可满足精度要求。
追求系统集成度高、维护简单，倾向于一体式解决方案，无需额外配套多台变送器和补偿装置，涡街流量计一体式机型可直接实现温压补偿、流量显示、数据传输，运维仅需定期清洁传感器，大幅节省人力成本。
属于新建项目、批量选型，注重性价比与长期运营成本，涡街流量计初始投入合理，长期维护成本低、节能优势突出，能降低项目整体运营成本。
典型适用场景：工厂蒸汽能源核算、车间成本考核、大多数工艺蒸汽计量（如化工、食品、制药、纺织等行业）、新建工厂蒸汽管网计量，是当前蒸汽计量的主流和首选方案。
（二）可选择孔板流量计的场景
仅当您的场景符合以下特殊需求，且能接受其高能耗、高维护的劣势时，可考虑选择孔板流量计，其传统优势在特殊工况下不可替代：
工况非常稳定，蒸汽流量变化范围小（波动不超过30%），如大型集中供热系统、稳定生产的化工反应釜蒸汽供给，能适配孔板流量计窄量程比的短板。
介质温度超过350℃、压力极高（如超高压蒸汽管道），超过了涡街流量计的常规耐受力，可选用特殊设计的孔板流量计，其宽温宽压耐受优势可满足极端工况需求。
初始预算有限，且对计量精度要求不极端（如仅用于粗略计量、无需精准核算成本），可接受较窄的量程比和较高的长期能耗，孔板流量计表体成本低的优势可体现。
现场存在强振动环境（如靠近泵组、压缩机、风机等设备），涡街流量计易受振动干扰导致计量波动，孔板流量计耐振动性好的优势可保证计量稳定性。
需要遵循传统标准或进行超高精度溯源，孔板流量计的测量理论有国际标准（ISO 5167）支撑，可实现精准溯源，适合对计量精度有严格标准要求的场景（如计量检定、科研场景）。
典型适用场景：特定行业的老项目改造（原有管道已满足孔板安装要求，无需额外改造）、工况极其稳定的集中供热系统、某些超高温高压的特殊工业场景（如冶金、大型电站）、需要严格溯源的计量场景。
四、简明决策指南（快速锁定选型结果）
为方便您快速决策，无需逐一比对特性，整理以下核心决策要点，一眼锁定适配方案：
追求现代化、高效节能、宽量程适配，且注重长期运营成本与维护便捷性 → 首选涡街流量计（适配80%以上的工业蒸汽计量场景）。
工况极端稳定、预算极其有限，且能接受高能耗、高维护频次，或存在超高温高压、强振动等特殊工况 → 可考虑孔板流量计。
新建项目、批量选型，优先选择涡街流量计；老项目改造，若原有管道已满足孔板安装要求且工况稳定，可沿用孔板流量计，无需盲目更换。
五、补充说明与选型建议
1. 计量精度补充：两款流量计的精度均能满足大多数工业计量需求，若需超高精度（如±0.5% R），涡街流量计可选用高精度型号，孔板流量计则需配套高端差压变送器，二者成本均会提升。
2. 介质适配补充：对于含杂质较多的蒸汽（如含油污、水垢），孔板流量计取压孔易堵塞，需频繁维护；涡街流量计虽不易堵塞，但也需定期清洁传感器，避免杂质附着影响检测精度。
3. 选型建议：若您仍无法确定适配方案，可结合自身工况（温度、压力、流量波动、安装空间、预算），咨询专业流量计厂家技术客服，获取针对性选型建议，避免选型失误。
综上，对于绝大多数工业用户而言，涡街流量计在计量性能、能源效率、维护便捷性和总拥有成本上，提供了更优的综合价值，是现代蒸汽计量的首选；孔板流量计仅适用于特定极端工况，需结合自身需求谨慎选择。如想了解更多流量计相关信息或者流量计选型，可咨询康宝莱流量计厂家技术客服：139 2699 8050（微信同号）获取帮助。
