螺翼式水表的结构原理、故障排查与维护技巧

一、螺翼式水表核心结构与工作机制
      螺翼式水表是基于机械旋转原理运作的流量计量设备，核心结构包含表壳、螺翼、轴系、齿轮传动机构与计数器。其工作逻辑为水流沿管道轴向推动螺翼旋转，螺翼转速与水流速度呈正比，通过齿轮传动机构将螺翼旋转次数转换为累计流量，最终由指针或字轮计数器显示读数。按安装方式可分为水平螺翼式与垂直螺翼式，水平螺翼式适用于大口径管道，垂直螺翼式多用于中小口径场景，凭借结构简单、成本低廉的特点，被广泛应用于市政供水、工业用水等领域。

     二、关键性能参数与适用场景
      螺翼式水表公称口径范围为DN50-DN400，量程比通常为1:20-1:50，适配中高流速流量计量场景，始动流量阈值较高，一般在0.05m/s以上，适合对微小流量计量要求不高的场景。工作压力等级可达PN10-PN16，能适配市政管网常规压力环境，工作温度范围为-20℃-50℃，可满足大部分地区的气候条件。在老旧小区改造、临时用水计量、成本敏感型项目中，螺翼式水表仍是常用选择。

      三、常见故障现象与成因分析
      灵敏度差、最小流量下负误差过大是螺翼式水表的常见故障，多由螺翼转动不灵活、轴系同轴度差、螺翼与衬套配合过紧或蜗杆蜗轮啮合过紧导致。水表走慢可能源于机械阻力大、螺翼螺旋角不合理、齿轮装错或轴衬套严重磨损；走快则可能是齿轮装错、螺翼角过小，或是表前管道口径小于水表口径导致流通截面减小。水表停走多因螺翼翼片被石块、木条等杂物打坏、齿轮折断，或干式水表磁钢连接失灵引起。

      四、故障排查与现场处理方法
      针对灵敏度差问题，需校正轴系同轴度，适当增大螺翼与衬套的间隙，调整蜗杆蜗轮啮合间隙；若因啮合过紧，可通过减小蜗杆中径或增大中心距改善。水表走慢时，需排查机械摩擦点并减小阻力，适当扭转翼片调整螺旋角，纠正齿轮安装错误或更换磨损的轴衬套。走快故障需按标准纠正齿轮安装，调整螺翼角以增大流通量，同时排查表前管道瓶颈问题并完成整改。若出现翼片折断、齿轮损坏等故障，需直接更换水表或计数器机芯，干式水表磁钢失灵则需更换计数器。

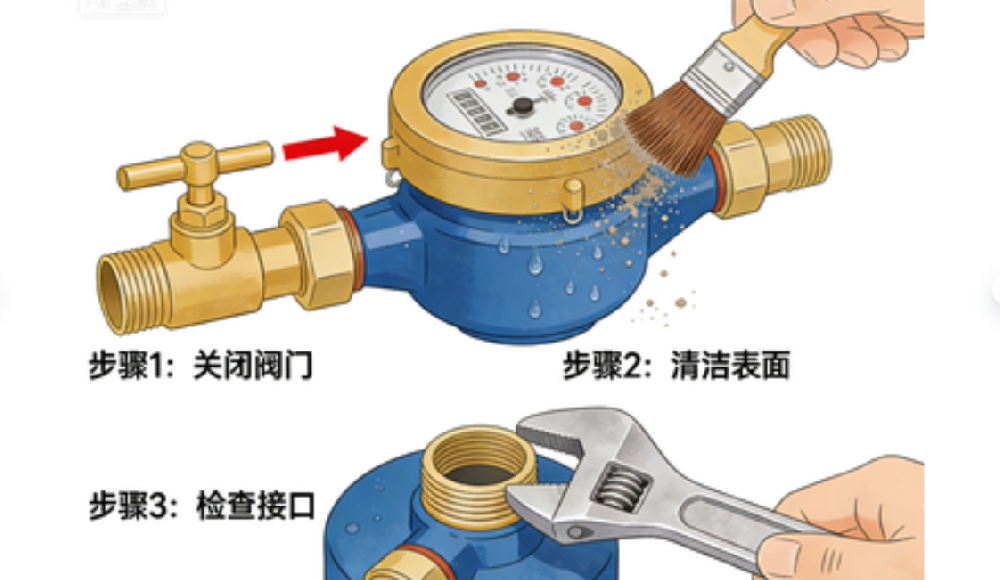

      五、日常维护与校准要点
      日常需定期清理表前过滤器，防止杂物进入表体损坏螺翼与齿轮，建议每季度检查过滤器堵塞情况并进行清洗。每半年检查一次水表密封性，查看表壳、接头处是否漏水，若出现渗漏需及时更换密封垫。每年应进行一次精度校准，通过专业设备检测计量误差，超出允许范围时需调整或更换机芯。长期停用后重启时，需缓慢开启阀门，避免水流冲击损坏螺翼，延长水表使用寿命。
