藏在水管里的磁场魔法：一文看懂电磁流量计的核心逻辑

当水流在水管中静静流淌时，我们很难想象，其中竟藏着一场“磁场魔法”——电磁流量计正是借助这场魔法，精准捕捉到水流的流量数据。对于普通人而言，电磁流量计的工作过程充满神秘感，仿佛是凭借“魔法”实现了对流量的感知。其实，这场“磁场魔法”的背后，是经典物理学原理的巧妙应用和精密的工程设计。本文将以通俗易懂的语言，拆解藏在水管里的磁场魔法，带大家一文看懂电磁流量计的核心工作逻辑。

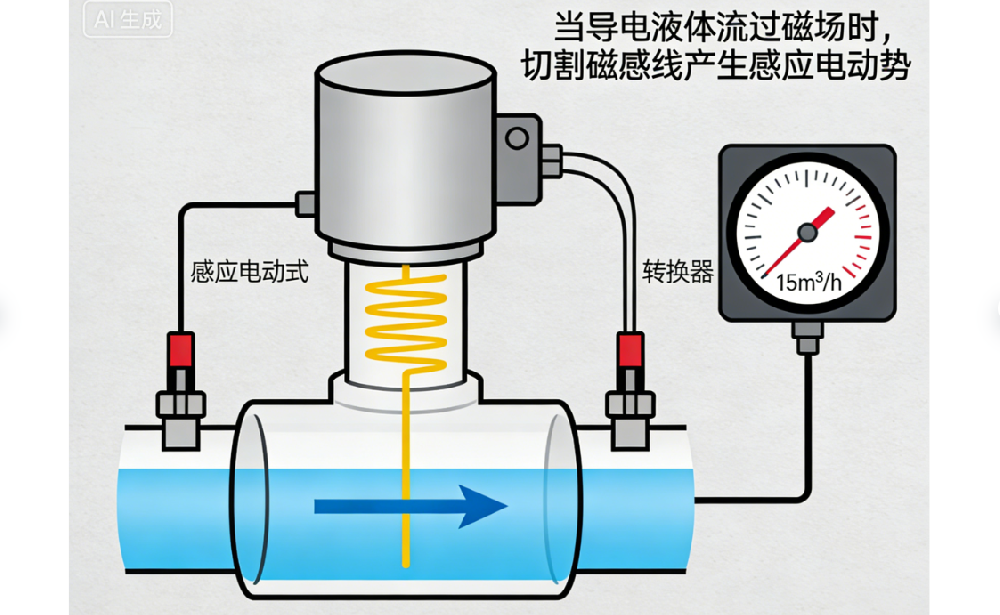

这场“磁场魔法”的核心理论基础，就是我们在中学物理中学习过的法拉第电磁感应定律。简单来说，这个定律告诉我们：当导体在磁场中做切割磁感线运动时，导体中会产生感应电动势。在电磁流量计中，“导体”是流经水管的水流（自然水中含有的矿物质使其具备导电性），“磁场”是由设备内置的励磁线圈产生的，“切割磁感线运动”则是水流在水管中的流动过程。电磁流量计的核心逻辑，就是通过捕捉水流在磁场中产生的感应电动势，来推算水流的流量。

要实现这场“磁场魔法”，电磁流量计需要具备三个核心“魔法道具”：励磁线圈、电极和转换器。励磁线圈相当于“磁场发生器”，它缠绕在测量管（即水管）的外部，当接通电源后，会在测量管内部产生一个均匀、稳定的磁场。这个磁场的方向是固定的，且与水流的流动方向垂直，为感应电动势的产生提供了必要条件。需要注意的是，测量管的材质必须是非磁性的，如不锈钢、玻璃钢等，否则会干扰磁场的分布，影响“魔法效果”。

电极相当于“信号捕捉器”，它们对称安装在测量管的内壁两侧，直接与水流接触（或通过衬里间接感应）。当水流在磁场中流动时，相当于无数个微小的导体在切割磁感线，水流中的正、负电荷会在洛伦兹力的作用下，分别向两侧的电极移动。随着电荷的不断聚集，两个电极之间会形成稳定的电位差，这个电位差就是感应电动势，也是反映水流流速的核心信号。电极的材质选择十分关键，需要根据水流的特性（如腐蚀性、含固量）选用耐腐、耐磨的材质，如316L不锈钢、哈氏合金等，确保能够稳定捕捉信号。

转换器相当于“信号翻译官”，它的核心作用是将电极捕捉到的微弱感应电动势信号，转化为我们能够理解的流量数据。为什么需要“翻译官”呢？因为电极捕捉到的感应电动势信号非常微弱，通常只有毫伏级甚至微伏级，而且容易受到工业现场的电磁干扰、水流脉动等因素影响，无法直接用于流量计算。转换器首先通过高增益的放大电路，将微弱的信号放大至可处理的级别；然后通过滤波电路，过滤掉干扰信号，保留纯净的有效信号；最后，根据法拉第电磁感应定律的推导公式，结合测量管的内径、磁场强度等已知参数，将感应电动势信号转化为水流的流速，再通过流速与管道横截面积的计算，得出水流的体积流量。

这场“磁场魔法”的精准度，还离不开一个重要的“辅助条件”——水流的导电性。电磁流量计的工作原理决定了它只能测量具备一定导电性的流体，通常要求流体的电导率≥5μS/cm。如果水流的电导率过低，如纯净水，其中的电荷数量很少，无法在磁场中形成明显的感应电动势，“魔法”就无法生效。不过，针对这类低导电流体，目前也有专用的电磁流量计，通过优化励磁技术（如低频方波励磁）和信号处理电路，提升了设备对微弱信号的捕捉能力，让“磁场魔法”能够覆盖更多场景。

在实际应用中，要让这场“磁场魔法”稳定发挥作用，还需要注意一些细节。例如，测量管内的水流流态必须稳定，如果水流存在漩涡、流速不均等情况，会导致感应电动势的分布不均，影响电极对信号的捕捉精度。因此，电磁流量计的安装位置需要避开管道弯头、阀门等易导致流态紊乱的地方，同时预留足够的直管段，让水流能够平稳流经测量管。此外，设备的接地处理也十分重要，良好的接地能够减少工业现场的工频干扰，避免磁场分布被破坏，确保“魔法效果”的稳定。

从市政供水管网到工业生产流水线，这场藏在水管里的“磁场魔法”正在默默发挥作用，为我们的生产生活提供着精准的流量数据支撑。电磁流量计的核心逻辑，本质上是将法拉第电磁感应定律转化为实用的计量技术，通过励磁线圈产生磁场、电极捕捉感应电动势、转换器处理信号，最终实现对流体流量的精准测量。通过了解这一核心逻辑，我们不仅能够揭开电磁流量计的神秘面纱，也能更科学地使用和维护这一设备。未来，随着技术的不断升级，这场“磁场魔法”将变得更加精准、稳定，在更多领域发挥重要作用
