电磁流量计工作原理与核心技术拆解：从传感器到信号处理

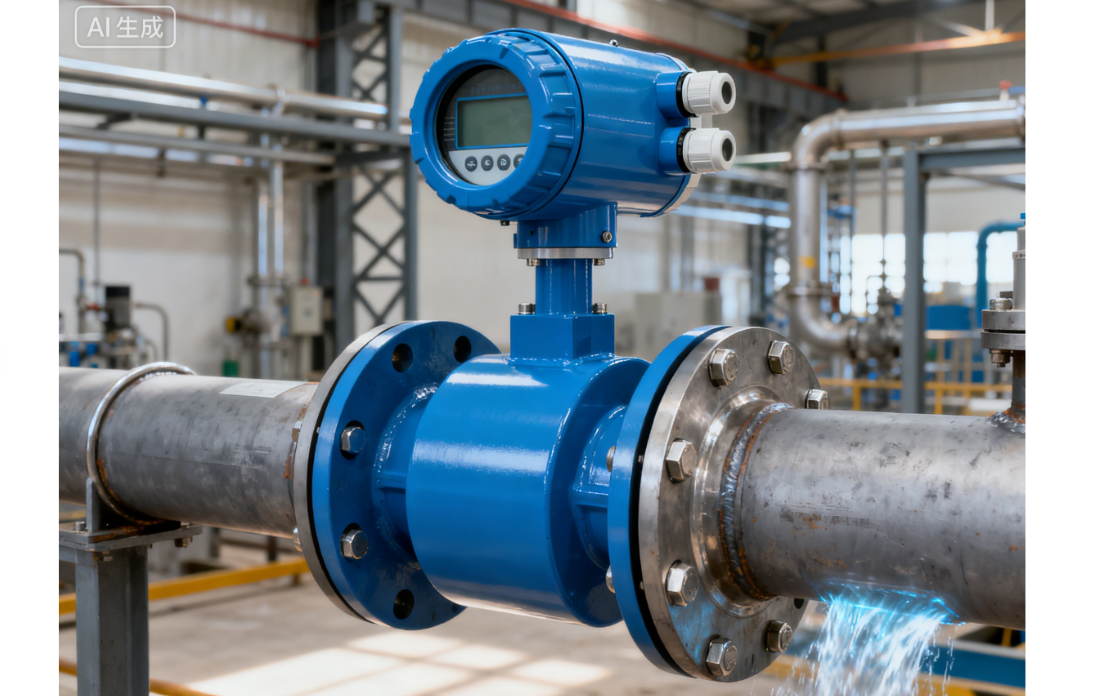

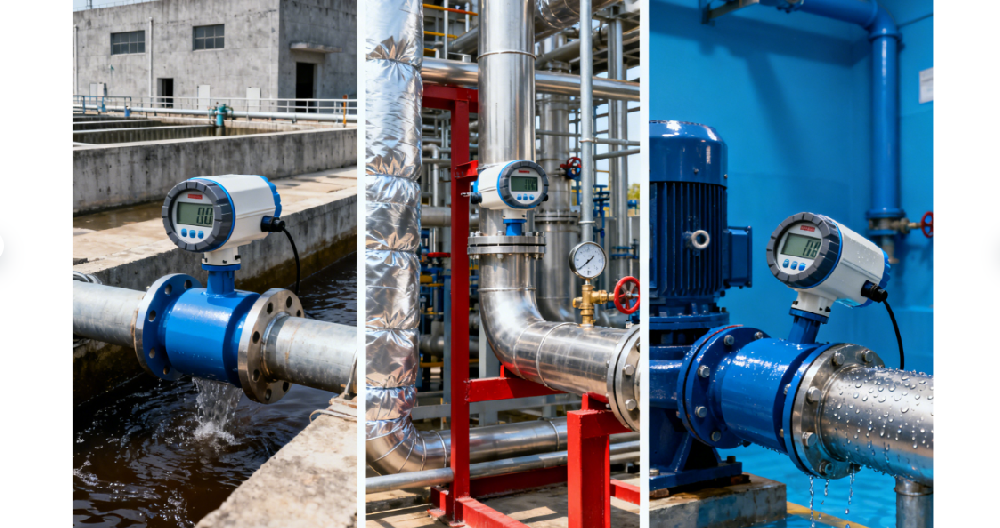

在工业过程控制与流体测量领域，电磁流量计凭借其非接触测量、抗干扰能力强、测量范围广等优势，成为导电液体流量监测的核心设备，广泛应用于水处理、石油化工、食品医药等行业。其工作核心是通过电磁感应原理将流体流量转化为可测量的电信号，再经信号处理系统实现精准计量。本文将从工作原理出发，逐步拆解传感器与信号处理模块的核心技术，剖析各环节的关键设计要点。

一、电磁流量计的核心工作原理：法拉第电磁感应定律的实践应用

电磁流量计的工作原理源于法拉第电磁感应定律：当导体在磁场中做切割磁感线运动时，导体两端会产生感应电动势，其大小与导体运动速度、磁场强度及导体在磁场中的有效长度成正比。在电磁流量计中，“导体”即具备一定导电率的被测流体，通过构建稳定的磁场环境，将流体的流动速度转化为感应电动势，进而推导得出流体流量。

具体工作过程可概括为三个核心步骤：首先，通过励磁系统在测量管内建立均匀、稳定的交变磁场；其次，当导电流体以一定速度流经测量管时，会切割磁感线，在测量管内壁对称安装的两个电极上产生感应电动势；最后，感应电动势经信号采集与处理系统转换、计算，输出与流体体积流量成正比的标准信号（如4-20mA电流信号）。其核心公式为：E = k·B·D·v，其中E为感应电动势，k为仪表常数，B为磁场强度，D为测量管内径，v为流体平均流速。由公式可知，在B和D固定的情况下，感应电动势E与流体流速v呈线性关系，通过测量E即可精准计算出流体流量。

二、核心技术拆解（一）：传感器模块——流量信号的采集核心

传感器模块是电磁流量计的“感知器官”，负责构建磁场环境并采集流体流动产生的感应信号，其设计精度直接决定了整个设备的测量性能。该模块主要由测量管组件、励磁系统和电极组件三部分构成，各部分的技术设计均围绕“提升信号稳定性、降低干扰、适配不同工况”展开。

1. 测量管组件：保障流体稳定流经与磁场均匀性

测量管是流体的流经通道，也是磁场的承载区域，其核心设计要求是“无阻碍流道+绝缘衬里”。为避免管壁对磁场的干扰，测量管主体通常采用非磁性材料（如不锈钢、玻璃钢），确保磁场能均匀穿透管体作用于流体。同时，管内壁需敷设绝缘衬里，一方面防止管壁与流体接触产生电涡流干扰电极信号，另一方面保护管体免受腐蚀性流体的侵蚀。

衬里材料的选择需适配不同工况：对于普通清水、污水等中性流体，可采用天然橡胶衬里；对于强酸、强碱等腐蚀性流体，需选用聚四氟乙烯（PTFE）衬里；对于高温、高压工况，则需采用耐高温的陶瓷衬里。此外，测量管的口径设计需与流体流量范围匹配，确保流体在管内呈充分发展的轴对称流动，避免因流道畸变导致的测量误差。

2. 励磁系统：构建稳定可控的磁场环境

励磁系统是产生磁场的核心部件，其性能直接影响感应电动势的稳定性与测量精度。早期电磁流量计多采用直流励磁，但存在电极极化、易受外界磁场干扰等问题，目前主流采用交变励磁方式，主要包括正弦波交变励磁和方波交变励磁两种技术方案。

正弦波交变励磁通过交流电源驱动励磁线圈产生正弦变化的磁场，能有效避免电极极化现象，但其磁场强度随时间周期性变化，易受工频干扰（如50Hz电网干扰）。方波交变励磁则通过脉冲电路控制励磁线圈，产生恒定幅值的方波磁场，在磁场恒定阶段，感应电动势稳定，抗干扰能力更强，且能通过提高励磁频率提升响应速度，适用于动态流量测量场景。此外，励磁线圈的绕制工艺也至关重要，需确保线圈匝数均匀、磁场分布对称，避免因磁场不均匀导致的信号偏差。

3. 电极组件：精准采集感应电动势信号

电极组件负责采集流体切割磁感线产生的感应电动势，其核心要求是“低接触电阻、高抗腐蚀性、良好的信号传导性”。电极通常采用导电性能优异的金属材料，如不锈钢、哈氏合金、钛合金等，其中哈氏合金适用于强腐蚀性流体，钛合金则兼具耐腐蚀与耐高温性能。

电极的安装方式采用“对称嵌入”设计，两个电极沿测量管直径方向对称安装在管壁上，确保与流体充分接触，同时避免对流体流动造成阻碍。为降低电极与流体之间的接触电阻，电极表面需进行抛光处理，减少氧化层与污垢附着。此外，部分高端电磁流量计还采用“三电极”或“四电极”设计，通过增加辅助电极抵消流体流速分布不均带来的误差，进一步提升测量精度。

三、核心技术拆解（二）：信号处理模块——从微弱信号到精准流量的转化核心

传感器采集到的感应电动势信号通常为微弱信号（毫伏级），且夹杂着工频干扰、流体扰动、电极噪声等多种干扰信号，无法直接用于流量计算。信号处理模块的核心作用是对微弱信号进行放大、滤波、转换与计算，最终输出稳定、精准的流量信号，其技术水平是决定电磁流量计抗干扰能力与测量精度的关键。该模块主要由信号放大电路、滤波电路、A/D转换电路和微处理器单元四部分构成。

1. 信号放大电路：微弱信号的增强处理

传感器输出的感应电动势信号幅值较小（通常为几毫伏至几十毫伏），且信噪比低，需通过信号放大电路进行放大处理。为避免放大过程中引入新的干扰，放大电路通常采用差分放大结构，利用差分放大器的高共模抑制比特性，有效抑制工频干扰等共模信号，同时精准放大差分形式的感应信号。

此外，放大电路的增益需具备可调性，以适配不同流量范围下的信号幅值差异：当流体流速较低时，感应信号较弱，需提高放大增益；当流速较高时，信号幅值较大，需降低增益避免信号饱和。同时，电路需采用低噪声元件，减少自身噪声对信号的干扰，确保放大后的信号能真实反映流体的流动状态。

2. 滤波电路：干扰信号的抑制与消除

电磁流量计的工作环境通常存在多种干扰，如工频电网的50Hz干扰、管道振动带来的机械干扰、流体湍流产生的噪声干扰等，这些干扰信号会叠加在感应信号上，影响测量精度。滤波电路的核心作用是分离有用信号与干扰信号，保留与流体流量相关的有效信号。

目前主流的滤波技术包括硬件滤波和软件滤波相结合的方式：硬件滤波采用RC低通滤波电路、陷波滤波电路等，其中陷波滤波电路可针对性抑制50Hz工频干扰，低通滤波电路则可滤除高频噪声；软件滤波则通过微处理器执行滤波算法（如滑动平均滤波、卡尔曼滤波等），进一步消除随机干扰，提升信号稳定性。对于动态流量测量场景，还需平衡滤波效果与响应速度，避免因过度滤波导致信号滞后。

3. A/D转换电路：模拟信号到数字信号的转换

经过放大与滤波的感应信号仍为模拟信号，需通过A/D（模数）转换电路转换为数字信号，才能被微处理器进行后续的计算与处理。A/D转换电路的核心性能指标包括转换精度、转换速度和分辨率，其精度直接影响流量测量的最终精度。

为满足高精度测量需求，电磁流量计通常采用16位及以上分辨率的A/D转换器，确保能精准捕捉模拟信号的微小变化。同时，转换速度需与励磁频率匹配，对于方波交变励磁，需在磁场恒定阶段完成多次A/D转换，通过平均处理提升数据可靠性。此外，A/D转换电路还需具备良好的抗干扰能力，可通过屏蔽设计、电源滤波等方式减少外界干扰对转换过程的影响。

4. 微处理器单元：流量计算与智能控制核心

微处理器单元是信号处理模块的“大脑”，负责接收A/D转换后的数字信号，通过预设算法计算出流体流量，并实现数据输出、参数设置、故障诊断等智能功能。流量计算的核心是基于法拉第电磁感应定律的推导公式，结合测量管内径、磁场强度等参数，将数字信号对应的感应电动势转换为流体流速，再根据流速与管道截面积计算出体积流量。

为提升测量精度，微处理器还会执行多种补偿算法，如温度补偿（抵消流体温度变化对导电率的影响）、压力补偿（修正高压工况下管道形变带来的误差）、流速分布补偿（修正非轴对称流动导致的偏差）等。此外，现代电磁流量计的微处理器单元还集成了通信接口（如RS485、Modbus协议），可实现流量数据的远程传输与监控；同时具备故障自诊断功能，能实时监测传感器、电路的工作状态，当出现电极污染、线圈故障等问题时，及时发出报警信号。

四、核心技术难点与优化方向

电磁流量计的技术研发需突破两大核心难点：一是低流速测量精度问题，当流体流速较低时，感应信号微弱，干扰信号的影响更为显著，易导致测量误差增大；二是复杂工况适应性问题，在高温、高压、强腐蚀、高黏度等极端工况下，传感器的材料性能与信号稳定性面临严峻挑战。

针对这些难点，当前的技术优化方向主要包括：一是采用新型励磁技术，如双频励磁、脉冲宽度调制励磁等，提升低流速下的信号信噪比；二是研发高性能传感器材料，如耐超高温的陶瓷衬里、抗强腐蚀的贵金属电极等，拓展工况适配范围；三是引入人工智能算法，通过机器学习自适应调整滤波参数与补偿系数，提升设备对复杂工况的自适应能力；四是集成多参数测量功能，在测量流量的同时，同步监测流体温度、压力、导电率等参数，实现多维度数据融合分析。

五、结语

电磁流量计的工作原理基于经典的法拉第电磁感应定律，但其实现高精度、高可靠性测量的核心在于传感器模块与信号处理模块的技术协同。传感器模块通过优化测量管结构、励磁系统与电极设计，构建稳定的磁场环境并精准采集感应信号；信号处理模块则通过放大、滤波、A/D转换与智能算法，将微弱的感应信号转化为精准的流量数据。随着工业自动化水平的提升，电磁流量计正朝着智能化、高精度化、多工况适配的方向发展，其核心技术的持续突破，将进一步拓展其在高端工业领域的应用场景，为流体测量与过程控制提供更可靠的技术支撑。
